для двухтактных импулы;ных стабилизаторов. 6 - форма сигналов.

3 - выход триггера, 4 - выход ШИМ, 5 - вход пилообразного напряжения, 6 - иапря напряжения, 9 - опорное напряжение fort- КК- - выход /. /2 -земля, /3- ГПН - генератор пилообразного напряжения, Комп. 1 - компаратор ШИМ, Комп. 2 - жения и 8 - выход пилообразного напряжения соединяются вместе. Выводы 4 - выход сигнала соответствует насыщению выходного транзистора. Область а иллюстрирует грузка источника питания). Область £ иллюстрирует предотвращение появления сдвоен включаемого на входе триггера, задающего тактовые импульсы. (Переходный процесс жительностью включения (ограниченного установкой мертового времени ), когда имеет (или) большая нагрузка на выходе.

жение t/вх. Этот вывод может быть использован для отключения управления при различных перегрузках.

7. Вентили 2 и 3, управляющие соответственно транзисторами Tl и Гг. Для того чтобы включить транзистор, необходимо, чтобы выходные напряжения компаратора ШИМ, отрицания запрета , выходов триггера Q или Q и компаратора мертвого времени имели высокий уровень При нормальной работе выход ШИМ - вывод 4 связан с выводом 16 (коррекция симметрии).

8. Транзисторы 7i и Т2, имеющие максимальный ток кол-FiCKTOpa, равный 50 мА и С/кэ макс = 40 В.

Работа схемы МС3420 в двухтактном импульсном источнике питания. Рассмотрим рис. 10.20,6, на котором представлены формы напряжений, действующих внутри схемы МС3420/3520. Схема соединений МС3420 в стабилизированном двухтактном источнике питания приведена на рис. 10.21. Эта схема будет использована для описания работы МС3420. Для получения напряжения управления на операционном усилителе У1 сравни-- Бается часть выходного напряжения с опорным, причем с увеличением С/вых увеличивается и С/упр. С помощью операционного усилителя Уг сравнивается падение напряжения на /?д.т с опорным напряжением. Когда падение напряжения на Ял.т стано-

Umx-Ш

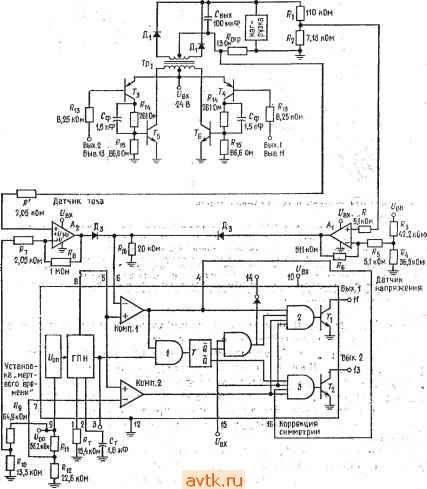

Рис. 10.21. Двухтактный импульснь}й стабилизатор напряжения на базе

МС3426.

Цоколевку схемы МС3420 см. в подписи к рнс. 10.20. ГПН - генератор пилообразного напряжения, Комп. 1 -компаратор ШИМ, Комп. 2 - компаратор мертвого времени ,.

вится больше опорного, напряжение управления увеличивается до величины, большей пилообразного напряжения, выключая схему МС3420. Диоды Дз действуют как вентиль ИЛИ , выделяя в качестве напряжения управления наибольшее из двух выходньа напряжений ОУ (У1 или У2). Замечание. Выхоа

может быть иепользован для заземления вывода отрицания запрета в елучае, когда выходной ток доетигает значения Увых. макс- Коэффициент уеиления усилителя У1 имеет умеренную величину (100), а коэффициент усиления усилителя Уг должен быть настолько велик, насколько это необходимо для быстрой реакции на перегрузку по току. Делители Ri и R2 обеспечивают снятие требуемой величины выходного напряжения; делители Rs к R4 а Rg я Rio обеспечивают опорным напряжением соответственно усилители У1 и Уг. Опорное напряжение на компаратор мертвого времени снимается с делителя Rn, R12. Делители напряжения Rq, Rio, Rn, R12, Ra и Ri питаются опорным напряжением, получаемым с вывода 9, и потребляют каждый 0,1 мА. Коэффициенты У1 и У2 устанавливаются соответственно с помощью сопротивлений R5, Re и Rr, Rr. Резисторы R и R предотвращают появление напряжения сдвига под влиянием токов смещения.

Транзисторы Тз и Ti используются для управления выходными транзисторами Т5 и Те- Так как Ti и Т2 осуществляют только подключение к земле, то для упрощения схемы управления в качестве Гз и Ti используются р-п-р-транзисторы. Конденсатор С5 обеспечивает сокращение времени включения н выключения для транзисторов Г5 и Те. Резистор Ris обеспечивает для токов утечки Г5 и Те путь к земле, что увеличивает их способность блокировать напряжение при переходных процессах. Диоды Дх служат также для. снижения напряжения, возникающего при переходных процессах вызванных быстрым уменьщениём магнитного поля трансформатора (Тр), когда Т5 и Те. оба отключаются или отключаются выходные выпрямители; Rt и Ст служат для установки частоты генератора.

Стабилизация. Нормальная работа происходит следующим образом. Когда U вых имеет номинальное значение и на выходе Q триггера установился высокий уровень, транзистор Ti включен, пока пилообразное напряжение превыщает напряжение управления, и выключается, когда пилообразное напряжение падает ниже напряжения управления. В этот момент триггер меняет свое состояние; выход Q принимает низкий уровень, а выход Q - высокий, отпирая один вход вентиля 3. Пилообразное напряжение продолжает падать до тех пор, пока оно не будет меньще напряжения, соответствующего установленному значению мертвого времени . Пока пилообразное напряжение ниже напряжения, соответствующего установленному мертвому времени , оба вентиля {2 и 3) запираются, так что ни Ти ни Гг не Могут быть включены. Когда пилообразное напряжение подни-1 ается в следующей половине цикла, сначала выход компаратора мертвого времени , а затем, когда f/пил > С/упр, и выход ШИМ принимают высокий уровень.. .Транзистор Ti теперь не

может быть включен, так как выход Q имеет низкий уровень но Т2 может быть включен в силу того, что выход триггера Q,. напряжение на входе запрет , выходы компаратора мертвого времени и компаратора- ШИМ -все имеют высокий уровень. Когда пилообразное напряжение падает ниже напряжения управления, опять выход компаратора ШИМ принимает низкий уровень, выключая Т2 и перебрасывая триггер так, что выход Q теперь будет иметь высокий, а Q низкий уровень. В результате изменения состояния триггера транзистор Ту может опять быть включен в следующем полуцикле.

Стабилизация происходит следующим образом: если t/вых падает, то падает- и напряжение управления. Поэтому пилообразное напряжение будет выше напряжения управления в течение более длительного промежутка времени, и в каждом полуцикле выход ШИМ будет высоким в течение большего промежутка времени.

Длительность выходных импульсов будет увеличиваться, а с ней и среднее значение напряжения, приложенного к нагрузке, корректируя таким образом падение напряжения. Если выходное напряжение возрастает, то будет возрастать также и напряжение управления. Теперь пилообразное напряжение будет выше напряжения управления в каждом полуцикле в течение меньшего отрезка времени. Выход ШИМ будет выдавать более короткие импульсы, снижая среднее значение напряжения.

Если ток становится больше 1вых. макс, ТО падение напряжения на /?д. т вызовет такое увеличение напряжения на выходе Уг, при котором оно станет больше- максимального значения пилообразного напряжения, так что выход компаратора ШИМ никогда не достигнет высокого уровня. Если коэффициент усиления Уг имеет умеренное значение, то максимальный ток стабилизируется на постоянном уровне. Если же коэффициент усиления Уг высок и на его выходе предусмотрена защелка, то управление отключается до тех пор, пока схема не будет возвращена в исходное состояние.

Пример 10.17. Рассчитать компоненты двухтактного импульсного стабилизатора, схема которого представлена на рис. 10.21. Для уменьшения числа деталей используйте импульсную стабилизирующую схему МС3420. Установите t/вых = 60 В при 400 мА, Ubx = 24 В. Предположите, что трансформатор Грг идеален и установите частоту 20 кГц (т = 50 мкс). t/nyj,bc = 60 мВ от пика до пика.

Решение. Отношение числа витков обмоток трансформатора должно быть (полагая f/a,=-l В, и t/K3r.Hac==l В)

Кг/К,р = (t/ x + t/A)/(tBX - t/кэг. ас) = 61 В/23 В = 2,65. Ток первичной обмотки равен

/пер =/вт (Л^вт/А/пер) = 400 мА (2,65) = 1,1 А.

Ru = (ton - t/м. в) дел = (7,8 В - 2,24 В)/0,1 мА = 55,6 нОм, /?12 = Um. в дел = 2,24 В/0,1 мА = 22,4 кОм.

езисторы Ra и Рю обеспечивают опорное напряжение для схемы измерения, ак как желательно, чтобы R. т было мало, коэффициент усиления усилителя Должен быть установлен большим, чтобы при Уд. т, большем, чем опорное

Выберите трансформатор, который может работать с токами, превышающими эти по крайней мере на 30%. Выберите относительную продолжительность работы с максимальным значением /пых. Обычно принимается, что транзисторы должны пропускать максимальное значение /вых в течение 80 % всего времени работы. Напряжение управления, требуемое при 80 % относительной продолжительности работы, находится по каталожному описанию (приложение В). Оно равно 3 В для относительной продолжительности работы, равной 40 % в течение каждого полуцикла. Если время переключения транзисторов и Те составляет tr + tf = 1 мкс, то опорное напряжение для,- компаратора мертвого времени Uu. в может быть найдено из следующего уравнения, взятого из каталожного описания:

мертвое время = (I If геи)/[(U и. в - 2)/4].

Откуда и„ в = 4freK ( мертвое врремя ) -f 2. Положим, что мертвое время .равно 3 мкс > (tr + t,), тогда f/ . в = 4(20 кГц) (3 мкс)) + 2 == 2,24 В. Максимальное значение пилообразного напряжения равно 6 В, поэтому усилитель ограничения тока должен выдавать напряжение управления равным 6 В при /вых. макс. Для того чтобы МОЖНО было бы работать с максимальным током нагрузки, положим, что /огр = 1,2/вых. макс Итак, требуется, чтобы f/м. в = = 2,24 В, t/ynp = 3 В, выходное напряжение усилителя равнялось 6 В при

/(.гр !,2/вых. макс.

Параметры транзисторов Гд и Т^: £/кэдлит > 2tBx = 60 В, £/кэнас= В прн /к=1 А, £/Бэ ас = 0.85 В при /к=1 А. Лад =15 при /=1 А,

tK3=l В. /расс>-Рмакс = 30 Вт.

Параметры транзисторов Гд и Т^: С/д дл т > £вх = 40 В, С/д ас = 0. В при /к ==0,1 А, {/бэ нас = 0,75 В при /к = 0,1 А, А21э„ = 30 при / = 0,1 А и £/кэ = 0,8 В. Яраес=1.2 Вт.

Параметры диодов. Диод д1: f/ocp >2£/вых = 200 В, f/np = I В при / р = = 1 А. Диод Д2: Применим тот же диод, что и Д1. Диод Дз - ключевые диоды иа малые сигналы, например 1N914 (f/np = 0,6 В, foep = 75 В). В качестве усилителей используйте цА741 или его аналог.

Расчет сопротивлений резисторов. Из каталожного описания следует, что Rie < 50 кОм. Поэтому Rie выберем равным 20 кОм. При этом ОУ не перегружается по току. Учитывая, что источник опорного напряжения может при 7,8 В отдать 0,4 мА, во избежание перегрузки три делителя напряжения, подключаемые к опорному напряжению, выберем так, чтобы потребление тока каждым составляло 0,1 мА.

Рассчитаем R3 и Rt при f/ynp = 3 В. В расчет напряжений должно быть

добавлено падение напряжения на диоде Дз, поэтому положим f/yp = = £ynp + tA. = 3.6 В. Тогда ?з = (toп-cp)лдeл = (7.8B-3,6 В)/ /0,1 мА = 42 кОм, /?4 = f/yпp/дeл = 3.6 В/0,1 мА = 36 кОм. Резисторы Ri и R2 обеспечт1вают 3,6 В, когда t/вых = 60 В. Положим ток делителя R3, R2 равным /дел == 0,5 мА. Тогда Ri = (u - Uy p)fl = (60 В - 3,6 В)/0,5 мА = = 1128 кОм, ?2=t/yпp дeл = 3.6 В/0,5 мА = 7.2 кОм.

Опорное напряжение (Lm. в) для компаратора мертвого времени равняется 2,24 В; поэтому

напряжение схемы измерения тока, И^ы^ быстро бы возросло до значения 6,6 В. Если t/д. т = 1,3 В при /орг = 1,2/вых. макс, Rr. т = 1,3 Ом, ТО опорное напряжение схемы измерения тока равно 1,3 В. Получим

/?9 = (t/on - 1,3 В) дел = (7,8 В - 1,3 В)/0,1 мА = 65 кОм, /?1о= 1,3 В дел= 1,3 В/0,1 мА = 13 кОм.

Коэффициент усиления У1 устанавливается равным 100 (значение, использованное в схеме примера, приведенного в каталожном описании).

Положим /?б = 500 кОм, тогда /?б ?5 = 100 =/(о. с у,- поэтому/?5 = = Л'б/100 = 5 кОм. R = Rr,\\ Re = 4,96 кОм 5 кОм. Коэффициент усиления Уа устанавливается равным 500, что позволяет выходу Уг быстро превзойти уровень выхода У\ если /вых > /огр. Положим Rs = 1 МОм, тогда

R7 = 1 МОм/500 = 2 кОм, R = /?8 /?7 = 2 кОм.

Теперь должны быть рассчитаны сопротивления резисторов схемы управления. Положим j;5== 10 мА.

14 = (С^вх - f/кЭ и - ЪЭ 7-е)/[(/п/А21Э7-е) + Ы.] =

= (24 В - 0,85 В - 0,8 В)/[(1,1 А/15) + 10 мА] = = 22,35 В/(73,3 мА -ыо мА) =268 Ом, /? ,5 = t/ e3tJIr = 0,85 В/1 о ма = 85 Ом,

/13 = (tbx - БЭГ, - KЭTl)/{ктJ2lЭT,) =

= 22,75 В (83,3 мА/30) = 8,2 кОм,

Определим емкости конденсаторов. Конденсатор Свых должен обеспечить ток /вых в интервалах времени, когда транзисторы отключаются. Максимальная относительная продолжительность включения транзисторов при /вых. макс составляет 80 %. Минимальная относительная продолжительность зависит от значения минимального тока нагрузки. Однако ток, отдаваемый конденсатором, падает с уменьшением относительной продолжительности включения транзисторов, удерживая пульсации постоянными. Д.ая того чтобы удовлетворить требованиям каталога, предположим, что конденсатор Свых должен отдавать ток /вых в течение 30 % от т или в течение 15 мкс в каждом цикле.

Свых = /вых'о/t/пульс = 0,4 А (15 мкс)/60 мВ = 100 мкФ.

Конденсатор Сфорс служит для ускорения процесса переключения транзисторов. Его величина может быть приближенно определена нз выражения

форс = БТ.г/и = 73 мА (0,5 мкс)/24 В = 0,0015 мкФ, где tr = 0,5 мкс.

Определим R. и С^. Имеем /вге = УЛ2,э мин = 73 мА, t/ t/ = = 24В.Из каталога берем 5 кОм <Rr < 20 кОм. Выберем Ст = 0,0018 мкФ. тогда /геи = 0,55IRrCr; откуда AV = 0,55 ге С7- = 0,55/(20 кГц) 1,8 нФ = 15,3 кОм.

1. В этой главе были рассмотрены линейный стабилизатор напряжения на основе ОУ и три линейные ИС стабилизаторов: LM105, LM309 и ixA723.

2. Линейные стабилизаторы напряжения обеспечивают превосходную стабилизацию выходного напряжения при изменениях нагрузки и питающего напряжения и относительно недороги.

3. Линейные стабилизаторы имеют невысокий коэффициент полезного действия, поэтому в процессе стабилизации регулирующий транзистор должен рассеивать значительную мощность.

4 Импульсные стабилизаторы напряжения имеют больший коэффициент полезного действия по сравнению с линейными благодаря низкому падению напряжения на транзисторном ключе. Однако они сложнее линейных.

5. Имеющиеся ИС импульсных стабилизаторов напряжения во многом упрощают построение импульсных источников питания (например, ИС p,A78S40 и МС3420).

6. Новые стабилизаторы напряжения, линейные и импульсные с увеличенными возможностями развиваются быстрыми темпами.

Тщательное изучение каталогов изготовителей ИС позволит читателю выбрать лучшую для заданного применения ИС стабилизатора напряжения.

КОНТРОЛЬНЫЕ ВОПРОСЫ

10.1. Назовите два основных типа стабилизаторов напряжения, укажите два достоинства и один недостаток, присущие каждому типу.

10.2. Укажите название стабилитрона Стг на рис. 10.3,6 и Гз на рис. 10.3, в.

10.3. Предположите, что Ti, и Cti на рис. 10.3, а имеют следующие данные: Ti: С/бэ = 0.8 В при /к = 2 А, мин = 20 при / = 2 А; Tj: вэ = = 0,7 В при /к = 0,1 А. Л2,эмии = 40 при /i = 0,l А; Ст,: t/c, = = 6,2 В при /см = Рассчитайте значения Ri, R, Rck и Ra, если в качестве усилителя У используется цА741, t/вх = 12 В, £/вых = 9 В при 2 А.

10.4. Вычислите коэффициент полезного действия стабилизатора рассматриваемого в п. 10.3 при токе /вых = 2 А.

1.0.5. Определите значение Ron, для схемы рис. 10.4, а, если i, Rs, Rcu и Rs имеют значения, рассчитанные в п. 10.3. Другими словами, дополните схему, рассмотренную в п. 10.3, системой органичения тока на постоянном уровне. Положите/, . а^с = 2.1 А. бэг„,р = 0.4 В.

10.6. Добавьте к схеме, рассматриваемой в п. 10.3, систему ограничения тока с изменяющимся уровнем ограничения, как это показано на рис. 10.5,6. Положите /аих. макс = 2-1 А, /огр.мии-0,2/ц^ 3, £/бэг;р = 0,4 В, 1

j= 1 мА. Используйте, значение Rorp, найденное при решении п. 10.5.

10.7. Рассчитайте компоненты схемы, показанной на рис. 10.8, представляющей собой ИС LM105 с системой ограничения тока с изменяющимся уровнем огг раничения и внешним токовым бустером. Положите Ubx - 30 В, {Увых =г 20; В, /вых. макс = 1,5 А, /огр. к. 3 = 0,2/вых. макс. Для транзисторов Та и Тб используйте данные транзисторов, приведенные в примере 10.4.

10.8. Почему в схеме рис. .10.10, б ограничение по току осуществляется транзистором Гг. в то время как в используемой здесь ИС LM309 имеется встроенная схема ограничения тока?

10.9. Рассчитайте компоненты схемы 5включения p,A723 в соответствии с рис. 10.12,6, если Ubx = 24 В и t/вых = 18 В при 20 мА.

10.10. Рассчитайте компоненты для схемы рис. 10.13, а, если Увх = 24 В, t/вых = 15 В, .вых. макс = 300 мА, /огр. M1.I. = 0,2/вых. макс и fi имеет следующие параметры: Агмин^О при 1 = 0,3 А, U = 0,65 В при /j = 0,3 А.

10.11. Укажите, почему различно включены делители Ri, Rs на рис. 10.12, а и б.

10.12. Почему инвертирующий и неинвертирующий выводы присоединены противоположным образом в схемах иа рис. 10.13,6 и рис. 10.13, а?

10.13. Транзистор, аналогичный приведенному на рис. 10.14, имеет параметры t/кк = 20 В, Rn = 200 Ом, = Ю мА, U = 0,6 В, t/g а^= 0.8 В, tc = 20 мкс, to = 40 мкс, tr = 1 мкс, tf = 2 мкс. Вычислите среднее значение рассеиваемой мощности.

10.14. Опишите по памяти основные принципы работы понижающего, повышающего и инвертирующего напряжение источников питания, приведенных на рис. 10.15.

10.15. Рассчитайте компоненты понижающего импульсного источника питания, использующего, как показано на рис. 10.17, а, ИС iiA78S40. Положите /ген = = 10 кГц и £/пульс == 40 мВ от пика до пика.

10.16. Рассчитайте компоненты повышающего импульсного источника питания, используя, как показано на рис. 10.17,6, ИС цА78540. Положите [/вх = = 12 В, Увых = 24 В при 200 мА, /ген = 20 кГц и f/пульс = 20 мВ от пика до пика. Используйте типичные значения параметров, приведенные в каталожном описании.

10.17. Рассчитайте компонеиты инвертирующего напряжение импульсного источника питания, используя, как показано на рис. 10.17, в, ИС IJ.A78S40. Положите £/вх == 5 В, £/вых = -5 В при 1 А и /ген = 20 кГц. Пусть Тз есть р - л - р-транзистор со следующими параметрами: t/jg ас = при / = 5 А. /БЭнас=1.2 В при /к = 5 А, Й21э„ ==10 при /к = 5 А, £/кЭдлит = = 20 В. Диод Дг имеет С/оср = 20 В, £/пр = 1 В при токе 5 А. Положите f/гульс = 40 мВ от пика до пика.

10.18. Укажите главный недостаток несинхронизированных (автоколебательных) схем ШИМ, приведенных на рис. 10.18.

10.19. Что такое мертвое время и его назначение?

10.20. Укажите, какое главное преимущество имеет мостовой преобразователь (рис. 10.19, в) по сравнению с двухтактным (рис. 10.19, а) и полумостовым (рис. 10.19,6).

10.21. Можно ли использовать стабилизатор МС3420, работающий в ключевом режиме, для управления понижающим преобразователем напряжения? Если да, то нарисуйте соответствующую схему. Укажите, какая мера предосторожности должна быть принята, когда схема МС3420 используется в повышающих и понижающих преобразователях напряжения.

Если возникают затруднения с ответом на некоторые вопросы, то посмотрите еще раз соответствующие разделы.

ЛАБОРАТОРНАЯ РАБОТА

Цели работы. После выполнения этой лабораторной работы студент должен уметь рассчитать и построить источник питания с линейным стабилизатором, использующим ОУ и снабженным системами огранчения тока с постоянным и изменяющимся уровнями ограничения. Изучающий должен также умять рассчитать компоненты и построить повышающий, понижающий и инвертирующий напряжение источники питания.

Замечание. Эта лабораторная работа составлена так, что для ее выполнения не требуется специализированных ИС стабилизаторов. Однако руководитель может использовать и любую специализированную ИС стабилизатора для построения источника питания, предусмотренного в лабораторной работе.

Оборудование. 1. ОУ цА741 фирмы Fairchild или его аналог. 2. Набор резисторов с погрешностью ±2 %. 3. Набор электролитических конденсаторов. 4. Катушки индуктивности с большой добротностью на 350, 570 и 450 мкГи. 5. Импульсный генератор. 6. Универсальный измерительный прибор типа Simpson 260 или его аналог. 7. Осциллограф. 8. Макетная плата для ИС, например EL Instruments SK-10. 9. Силовой трансформатор ПО В: 12 В, 2 А. 10. Диоды 2 А, 200 В, 3 шт. И. Мощный л - р - л-транзистор, например RCA40310, смонтированный на теплоотводящем радиаторе. 12. я - р - п-транзисторы, например RCA40314, 2 шт. 13. Мощный ключевой я - р - я-транзистор, например 2N5190. 14. Мощный ключевой р - л - я-транзистор, например 2N3740. 15. Маломощный ключевой транзистор, например 2N2369A

Автотрансформатор

вых

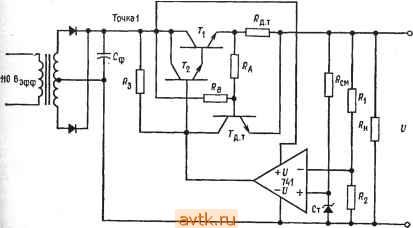

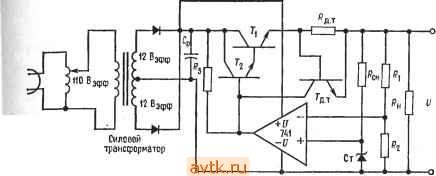

Рис. 10.22. Источник питания с линейной стаби.Н1зацней на базе ОУ. ! - источник питания с последовательным управляющим элементом и ограничением ока на постоянном уровне; б - источник питания с последовательным управляющим элементом и системой ограничения тока с изменяющимся уровнем ограничения.

16. Стабилитрон 6,3 В, 1 Вт, 1 шт. 17. Резисторы, по одному каждого из перечисленных ниже номиналов: 10 Ом - 20 Вт; 20 Ом - 10 Вт, 40 Ом - 5 Вт, 80 Ом - 15 Вт, 16 Ом -2 Вт. 18. Лабораторный автотрансформатор, 250 В-А, 1 шт.

Методика проведения работы. 1. Источник питания с линейной стабилизацией, (а) Рассчитайте компоненты схемы, показанной на рис. 10.22, а. становите Увых = 10 В при 1 А. Используйте данные каталогов для Т\, Гг и Гогр. Рассчитайте значение емкости конденсатора фильтра Сф при Упульс =i = 1 В-от пика до пика:

Сф = Увых/Упульс = 1 А (8.33 мс)/1 В.

нестабил. Бх. точка 1

Аето-рансфориатор

Сиговой трансформатор

Гендратор

имп\/льсов

£

Д

вых

Увых Ген9ратор

ИМП\/ЛЬС06

V, -

Рис. 10.23. Понижающий импульсный стабилизатор. 3=(£/i - £/бэ г.)/[{/бг, + /J?0/213 мин гЛ-

Установите /огр = 1 1/вык- макс, (б) Соберите схему, (в) Измерьте Д£/вых при изменении нагрузки от /вых = О до /вых = 1 А (это означает - включите мощный резистор 10 Ом - 20 Вт в качестве нагрузки, (г) Рассчитайте коэффициент стабилизации по нагрузке.

Коэффициент стабилизации = (Д£/ ых /вых. нагр) 100%.

(д) Изменяйте входное напряжение с помощью автотрансформатора от 120 Вэфф до 100 Вэфф. При каждой установке напряжения замерьте значение С/иых. (е) Рассчитайте коэффициент стабилизации по напряжению.

(Коэффициент стабилизации)/вольт = (Д£/вых/£/выхД£/вх) 100 %.

(ж) Включите амперметр последовательно с резистором /?огр- Установите шкалу на амперметре, превышающую 1 А. Закоротите нагрузку и быстро заметьте показания прибора, затем снимите короткое замыкание, (з) Модифицируйте, как показано на рис. 10.20, б, схему так, чтобы она осуществляла ограничение тока с изменяющимся уровнем ограничения. Установите /огр. ин = 0,21вых. макс, (и) Кратковременно закоротите выход измерьте /огр. мии-(к) При подключении к выходу резистора 10 Ом - 20 Вт измерьте в точке / схемы рис. 10.22, б Ubx и /ох. Вычис^ште к. п. д. схемы.
