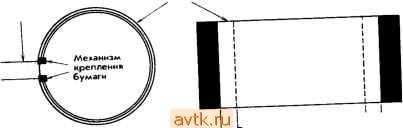

Рис. 7.1. Система сканирования с механическим барабаном

Источник света

Уровень черного

Уровень белого

1лд/1д|\[У

Фотодетектор

/ \ Направление / ) движения

детектора

Время-

Линия сканирования

- Первая линия сканирования

Вращение барабана

Мертвый сектор

Документ

Максимальный pasMepJ области сканирования

--Ширине листа бумаги-

частот, необходимая для передачи сигнала, определяются как скоростью вращения барабана, так и скоростью передвижения каретки детектора. При очень медленном вращении барабана и использовании очень узкого пучка света качество факсимильной копии может достигать уровня фотографического разрешения.

Размер барабана непосредственно определяет максимальный размер изображения, которое можно просканировать и впоследствии передать по каналу связи. Барабан факсимильного аппарата фирмы Western Union Telefax допускает, например, использование листов бумаги с размерами всего лишь 4*/г х б'/г дюймов. В факсимильных аппаратах, используемых для коммерческой связи, применяются барабаны, допускающие стандартный размер изображения 8 Vz х П дюймов или А4 (210 х 297 мм).

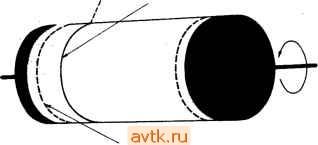

Типичный сканирующий барабан показан на рис. 7.1. Физический размер барабана определяет максимальный размер используемого листа. Система сканирования по вертикали определяет максимальную полезную сканируемую область изображения. Максимальный полезный сканируемый размер по горизонтали задается длиной окружности барабана за вычетом области, занимаемой механизмом закрепления бумаги. Часть окружности барабана, которую нельзя использовать для размещения изображения, называется мертвым сектором.

По своей физической природе факсимильная система барабанного типа сканирует изображение, используя одно пятно. Формируемый сигнал передается как непрерывный сигнал, который должен приниматься и декодироваться синхронным образом. Синхронизация передатчика и приемника устанавливается перед посылкой изображения и должна сохраняться в течение всей передачи. Следует отметить, что, за исключением некоторых спегщальных применений, барабанные системы вытеснены другими механическими системами.

Большинство современных коммерческих факсимильных аппаратов используют построчную систему сканирования, например, такую, какая изображена на рис. 7.2. В этой системе прижимные ролики перемещают бумагу мимо сканирующего механизма, обеспечивая сканирование по вертикали. Вместо механизма горизонтального сканирования в этих аппаратах используется одномерная матрица (линейка) фотодеекторов, позволяющая одновременно кодировать целую линию (строку) изображения. Линейка фотодетекторов вырабатывает серию сигналов, представляющих интенсивность отраженного света, полученного каждым отдельным детектором в этой линейке. Эти сигналы затем подаются к тем схемам факсимильного аппарата, которые обеспечивают модуляцию сигнала. В такой системе максимальное разрешение по горизонтали определяется расстоянием между детекторами в линейке.

Факсимильная связь

Рис. 7.2. Построчная система сканирования

Уровень черного-

Уровень белого

Сканируемая линия

Перемещение бумаги

Линейка детекторов

Источник света

Прижимные ролики

Репликация

Репликация (получение конечной факсимильной копии, или petMUKu) есть процесс, обратный процессу сканирования. Электрические сиг-валы, получающиеся в результате демодуляции, используются для создания копии исходного просканированного изображения. Существует большое число систем репликации, использующих различные методы получения факсимильных копий.

Аналоговые факсимильные аппараты обычно используют методы печати, которые формируют изображение с помощью электрического тока, проходящего через специально обработанную бумагу. Степень выжигания покрытия электрочувствительной бумаги пропорциональна току, проходящему сквозь нее. Похожий процесс реализует-

ся при использовании электролитической бумаги, которая изменяет цвет пропорционально силе копирующего тока. В обеих системах механизм позиционирования токового пера (пишущего узла) при своем перемещении по бумаге дублирует растр, генерируемый системой сканирования.

Современные коммерческие факсимильные аппараты обычно используют один из двух методов печати. В первом методе используется специально обработанная бумага, которая изменяет цвет при локальном нагреве. Изображение переносится на бумагу, когда она проходит через линейку элементов, по одному элементу на один элемент изображения (определяющий разрешение). Хотя эта система довольно дешева, создаваемые ею изображения весьма нестойки и деградируют со временем.

Во второй системе получения факсимильных копий используются те же самые методы, которые применяются в копировальных машинах и лазерных принтерах. Входящий сигнал управляет переносом электростатического заряда на барабан. Тонер наносится на этот барабан и затем вжигается в обычную необработанную бумагу. В диэлектрических системах электростатический заряд создается на самой бумаге с тем же результатом.

Модуляция

Сигналы, вырабатываемые системой сканирования, являются электрическим представлением изображения. В зависимости от конструкции факсимильного аппарата эти сигналы могут быть аналоговыми или цифровыми. При передаче этих сигналов к приемнику используется некоторый метод модуляции. МККТТ определил четыре группы стандартных факсимильных аппаратов, классифицируемых по типу сканируемого сигнала, используемому методу модуляции и коммуникационным характеристикам. Каждая из этих четырех групп описывается в данном разделе.

Группы 1 и 2: аналоговые аппараты

Спецификации для факсимильных аппаратов группы 1 (01) были описаны в 1968 г. в МККТТ-стандарте Т.4. Аппараты группы 1 кодируют и передают аналоговые сигналы. Определена стандартная частота сканирования линий - 180 линий в минуту, хотя в стандарте отмечается, что другие значения скорости (например, 240 линий в минуту) могут быть установлены вручную, исходя из характеристик канала связи. Факсимильные аппараты группы 1 работают с разре-

шением приблизительно 100 линий на дюйм (3,85 линии на 1 мм) и затрачивают приблизительно 6 мин на передачу документа формата А4.

Только на выделенных линиях аппараты группы 1 могут использовать амплитудную модуляцию. Частота несущей должна находиться в интервале 1300-1900 Гц. Во время передачи самый высокий уровень сигнала соответствует черному цвету, самый низкий - белому.

Как на выделенных, так и на коммутируемых линиях, аппараты группы 1 могут использовать частотную модуляцию. Для коммутируемых линий частота несущей /о выбирается равной 1700 Гц. Для выделенных линий частота несущей должна находиться в интервале 1300-1900 Гц. Частота /о +400 Гц задает уровень черного, а частота /о - 400 Гц - уровень белого. Стандарты США определяют частоту 1900 Гц для несущей и частоты 1500 Гц и 2300 Гц для белого и черного цветов соответственно.

Перед передачей изображения сначала передается сигнал фазирования длительностью 15 с. Во время фазирования передатчик посылает серию линий, содержащих приблизительно 95% черного и 5% белого. Приемник подстраивается таким образом, чтобы центр белой области (фазирующий импульс) был установлен приблизительно в центре мертвого сектора.

В 1976 г. МККТТ утвердил стандарт Т.З, описывающий требования к факсимильным аппаратам группы 2 (G2). Аппараты группы 2 кодируют и передают аналоговые сигналы, как и аппараты группы 1, но используют более эффективные методы модуляции. Это позволяет реализовать стандартную скорость сканирования 360 линий в минуту (300 линий в минуту определяется как альтернативная скорость). Аппараты группы 2 обеспечивают то же самое разрешение - 100 линий на дюйм (3,85 линии на миллиметр), что и аппараты группы 1, но затрачивают от 2 до 3 мин на передачу того же самого изображения.

При модуляции по обе стороны от несущей образуются частотные полосы, называемые боковыми полосами. Амплитудная модуляция приводит к обрг1зованию двух боковых полос, которые являются зеркальным отображением друг друга и несут одинаковую информацию. Факсимильные аппараты группы 2 предназначены для работы в сетях телефонного типа, использующих амплитудную модуляцию с частично подавленной боковой полосой. Модуляционная система такого типа подавляет одну из избыточных боковых полос, уменьшая полную ширину полосы частот сигнала и обеспечивая тем самым возможность расширения информационной полосы частот. Аппараты группы 2 используют несущую с частотой 2100 Гц. Уровень белого соответствует максимгшьной амплитуде сигнала, а уровень черного - минимальной амплитуде (не менее чем на 26 дБ ниже уровня белого) или вообще отсутствию сигнала.

с'тГад!; mSk* Факсимильных аппаратов группы 2 (по

к-1,5*0.5с

-6±0,5с

[Ics П [с| в с| Г~]Е

Необязательный сигнал

(1100+50 Гц)

Сигнал -

фазирования: несущая имеет фазу 0° для 94-96% полной длины линии сканирования

-Фаза = 180*

-Отсутствие сигнала

Перед передачей изображения аппараты группы 2 посылают сигнал фазирования, как показано на рис. 7.3. Этот сигнал состоит из серий линий сканирования, перпцав^емых с 94-96% белого и 6% черного. Сигнал фазирования передается в течение 6±0,5 с, что эквивалентно 36 ± 3 линиям. Фаза несущей может изменяться на обрат-ную в чередующихся линиях. Сигналу фазирования может предшествовать необязательный сигнал согласования оконечных устройств линии связи.

Группа 3: цифровые аппараты

Стандарт МККТТ Т.4, выпущенный в 1980 г., ввел новую группу факсимильных аппаратов - группу 3 (G3). Этот стандарт был дважды переиздан - первый раз в 1984 г. и затем в 1988 г. В модификации этого стандарта, датированной 1990 г., были одобрены схемы кодирования, разработанные для факсимильных аппаратов группы 4, а также более высокие скорости передачи, определяемые стандартами V.17, V.29 и V.33. Новый вариант стандарта Т.4 ожидает утвержде-ия рекомендаций исследовательской группы, работавшей в 1992 г. В проектах этого документа детализируются вопросы, связанные с обеспечением более высокого разрешения и передачей двоичных файлов.

Факсимильные аппараты группы 3 знаменуют переход от аналоговых к цифровым методам передачи факсимильных сообщений и суще-

ственно отличаются от аппаратов групп 1 и 2. Цифровые факсимильные аппараты рассматривают изображение, как набор дискретных элементов (пикселов). Каждый пиксел может быть или черным (ему соответствует двоичная 1), или белым (двоичный 0) - промежуточные полутона не допускаются. Последовательность двоичных цифр, вырабатываемая при оцифровке изображения, может быть сжата, передана по каналу связи и проконтролирована на наличие ошибок с использованием любых методов, применяемых в модемах.

Все аппараты группы 3 должны обеспечивать стандартное вертикальное разрешение 3,85 линии на миллиметр. Возможна установка более высокого разрешения - 7,7 линии на миллиметр. В обоих случаях разрешение по горизонтали устанавливается на уровне 1728 пикселов для стандартной линии сканирования длиной 215 мм, что эквивалентно 8 пикселам на миллиметр. В модификации ставдарта Т.4, датированной 1992 г., добавляются новые режимы ксдировавия с более высоким разрешением: 15,4 линии на миллиметр по вертикали и 16 пикселов на миллиметр по горизонтали.

В указанном варианте стандарта Т.4 подтверждается также возможность использования английских единиц длины (дюймы вместо миллиметров) при определении разрешения. Стандартные значения разрешения в этих единицах представлены в табл. 7.1. В соответствии со стандартом Т.4, значения разрешения в английских и метрических единицах, указанные в одной и той же строке этой таблицы, следует считать эквивалевтвыми. Поэтому, несмотря ва вебольшие численные различия, никакие преобразования из одной системы в другую не вужвы. Тем ве мевее, передача факсимильных сообш,евий между двумя устройствами, использующими различные единицы, приводит к векоторьим искажевиям и изменениям размеров передаваемых изображений.

Таблица 7.1. Английские и метрические эквиваленты разрешения

Авглийские (лиаив на дюйм)

Метрачесюе (линив на миллиметр)

По вертикали По горизонтали По вертикали

По гориэовтали

Факсимильные аппараты группы 3 могут работать при скоростях передачи 2400 бит/с и 4800 бит/с, используя методы модуляции, определяемые стандартом МККТТ V.27ter. Допустимы режимы работы со скоростями 7200 бит/с и 9600 бит/с, определяемые стандартом МККТТ V.29. Модификация стандарта Т.4, датированная 1990 г., добавляет полудуплексные режимы стандарта V.17 (прежнее назвав ние V.FAX) для скоростей передачи 7200, 9600, 12000 и 14400 бит/с, а также дуплексные режимы стандарта V.33 для скоростей передачи 12000 бит/с и 14400 бит/с. Передача более детального изображения занимает больше времени, но при стандартном разрешении на передачу изображения размером А4 затрачивг^ется от 30 с до 1 мин.

Цифровое кодирование, используемое в факсимильных аппаратах группы 3, не связано с движением вращающегося барабана. К тому же цифровые данные, формирующие каждую линию сканировав ния, уплотняются перед передачей. Поэтому время, затрачиваемое на передачу одной линии сканирования, может изменяться от линии к линии внутри некоторого произвольно определяемого интервала. Стандарт Т.4 рекомендует затрачивать на передачу каждой линии сканирования не менее 20 мс, хотя допустимо изменение этого пара метра в пределах от О до 40 мс. Максимальное время передачи линии сканирования не должно превышать 5 с.

Одномерное кодирование. Стандарт Т.4 описывает схему одномерного группового кодирования, используемую для сжатия данных, которые формируют линию сканирования. Каждая линия сканирования кодируется в виде последовательности кодовых слов переменной длины, причем каждое кодовое слово представляет совокупность смежных пикселов одного цвета - или черных, или белых. Для одной 8,5-дюймовой (215 мм) линии сканирования кодируется полный набор из 1728 пикселов.

Внутри линии сканирования группы смежных черных и белых пикселов чередуются. Для обеспечения синхронизации цветов воспроизводимого и передаваемого изображений все линии должны начинаться с группы белых пикселов. Если линия в действительности начинается с черного пиксела, передается цепочка белых символов нулевой длины.

Существуют два типа кодовых слов: завершающие кодовые слова (слова-окончания) и формирующие кодовые слова (корневые слова). Группы (последовательности), включающие от О до 63 смежных одноцветных пикселов, представляются с помощью завершающих кодовых слов, указанных в табл. 7.2. Группы, включающие от 64 до 1728 пикселов, кодируются в виде комбинации формирующего кодового

слова и следующего за ним завершающего кодового слова. Формирующие кодовые слова для выделенных одноцветных групп с числом пикселов, кратным 64 и отличающимся (в меньшую сторону) от числа пикселов в кодируемой последовательности не более чем на 63 пиксела, можно определить по табл. 7.3. Завершающее кодовое слово, представляющее разницу между числом пикселов в кодируемой последовательности и числом пикселов, представляемым формирующим кодовым словом, определяется по табл. 7.2.

Анализ этих двух таблиц показывает, что рассматриваемая схема группового кодирования наиболее эффективно уплотняет очень короткие последовательности черных пикселов, последовательности белых пикселов малой и средней длины и очень длинные последовал тельности как черных, так и белых пикселов. Такая смесь характерна для графического представления типичного печатного документа. При передаче изображения, содержащего области серого цвета (кодируемые в виде чередующихся черных и белых пикселов), использование кодовых слов приводит к расширению числа битов, необходимых для передачи изображения. Это объясняет, почему на передачу таких изображений затрачивается большее время. Пример рассмотренного группового кодирования иллюстрирует рис. 7.4.

Передачу каждой линии изображения (соответствующей строки данных) завершает передача кодового слова конца линии (end-of-line или EOL). Заметим, что 12-разрядное кодовое слово EOL

Рис. 7.4. Одномерное групповое кодирование для факсимильных аппаратов группы 3

Длила грушш

Формирующее кодовое слово

Завершающее кодовое слово

Белый

Белый

Белый

102 656 951 15

1 1011

О 0000 0100 1010 о 1101 ООН

00 0111 10

0001 0111 00 0000 0111 0101 1000

о 0001 1000

Таблица 7.2. Завершающие кодовые слова в схеме одномерного группового кодирования для факсимильных аппаратов группы 3

Длина последовательности одноцветных пикселов

Кодовое слово для последова-тельности белых пикселов

Кодовое слово для последовательности черных пикселов

Продолжение таблицы 7.2

Длина последовательности одноцветных пикселов

Кодовое слово для последовательности белых пикселов

0101011

0010011

0100100

0011000

00000010

00000011

00011010

00011011

00010010

00010011

00010100

00010101

00010110

00010111

00101000

00101001

00101010

00101011

00101100

00101101

00000100

00000101

00001010

00001011

01010010

Кодовое слово для последовательности черных пикселов

00000011000

000011001010

000011001011

000011001100

000011001101

000001101000

000001101001

000001101010

000001101011

000011010010

000011010011

000011010100

000011010101

000011010110

000011010111

000001101100

000001101101

000011011010

000011011011

000001010100

000001010101

000001010110

000001010111

000001100100

000001100101

Продолоюение таблицы 7,2

Длина последова-тельности одноцветных пикселов

50 51 52 53 54 55 56 57 58 59 60 61 62 63

Кодовое слово для последовательности белых пикселов

01010011 01010100 01010101 00100100 00100101 01011000 01011001 01011010 01011011 01001010 01001011 00110010 00110011 00110100

Кодовое слово для последовательности черных пикселов

000001010010 000001010011 000000100100 000000110111 000000111000 000000100111 000000101000 000001011000 000001011001 000000101011 000000101100 000001011010 000001100110 000001100111

(000000000001) никогда не может появиться внутри действительной строки данных. Это свойство можно использовать для восстановления синхронизации после возникновения ошибки на линии связи. Кодовое слово EOL передается также перед началом передачи первой строки данных на странице.

В некоторых случаях возникает необходимость вставки периода отсутствия данных в передаваемый поток. Например, если полная длительность закодированных данных и символа EOL меньше, чем установленное минимальное время передачи закодированной линии сканирования, необходимо какое-то заполнение потока данных для увеличения времени передачи этой линии. Заполнение, состоящее из последовательностей двоичных О переменной длины, можно вставлять только между закодированными данными и кодовым словом EOL. Заполнение не может появляться внутри строки данных.

В заключение, для указания конца передачи документа, посылаются шесть последовательных EOL-символов. Эта последователь-

Таблица 7.3. Формирующие кодовые слова в схеме одномерного группового кодирования для факсимильных аппаратов группы 3

Длина последовательности одноцветных пикселов

1024

1088

1152

1216

1280

1344

1408

1472

1536

1600

Кодовое слово для последовательности белых пикселов

11011

10010

010111

0110111

00110110

00110111

01100100

01100101

01101000

01100111

011001100

011001101

011010010

011010011

011010100

011010101

011010110

011010111

011011000

011011001

011011010

011011011

010011000

010011001

010011010

Кодовое слово для последова-тельности черных пикселов

0000001111 000011001000 000011001001 000001011011 000000110011 000000110100 000000110101 0000001101100 0000001101101 0000001001010 0000001001011 0000001001100 0000001001101 0000001110010 0000001110011 0000001110100 0000001110101 0000001110110 0000001110111 0000001010010 0000001010011 0000001010100 0000001010101 0000001011010 0000001011011

ность известна как еозератно-упраеляющая последовательность. После посылки этой последовательности обычно имеет место дополнительное квитирование установления связи.

Двумерное кодирование. В дополнение к схеме одномерного кодирования, описанной в предыдущем разделе, стандарт Т.4 описывает возможную схему двумерного кодирования. В этой схеме одна линия сканирования кодируется по одномерной схеме, как описано выше. Однако следующие линии кодируются относительно этой исходной линии. Смежные линии сканирования, которые слабо отличаются друг от друга, кодируются с помощью этого метода более эффективно.

Естественно, что большая зависимость схемы двумерного кодирования от корреляции данных в разных линиях приводит к увеличению вероятности распространения возникающей ошибки на большое число линий. Для ограничения области влияния ошибки устанавливается ограничение на число К совместно кодируемых линий. Иначе говоря, после передачи линии, кодируемой по одномерной схеме, может быть передано самое большее К - 1 последующих линий, коди-

руемых по двумерной схеме. Рекомендуемое максимальное значение К = 2 для стандартного разрешения по вертикали (3,85 линии на миллиметр) и К = А для более высокого разрешения (7,7 линии на миллиметр).

Процесс двумерного кодирования начинается с одномерного кодирования первой линии в группе связанных между собой линий. Эта линия называется эталонной (опорной) линией. Следующая передаваемая линия называется кодируемой линией. Эталонная и кодируемая линии сравниваются между собой, и при этом определяются несколько ключевых пикселов.

Ключевые пикселы называются псреюЗньши пикселами. Это пикселы, цвет которых отличается от цвета предшествующих им пикселов на той же линии. Предполагается, что все кодируемые линии начинаются с одного мнимого пиксела, расположенного перед самым первым реальным пикселом на линии. На рис. 7.5 показана часть эталонной линии и соответствующая часть кодируемой линии и определены пять категорий переходных пикселов.

Реперный пиксел кодируемой линии. На начальном этапе алгоритма кодирования ао представляет белый пиксел, с которого начинается каждая кодируемая линия. В дальнейшем положение пиксела ао переопределяется алгоритмом. Первый переходный пиксел на кодируемой линии справа от ао. Первый переходный пиксел на кодируемой линии справа от ai. Первый переходный пиксел на эталонной линии справа от ао и противоположный по цвету.

Первый переходный пиксел на эталонной линии справа от bi.

ai bi

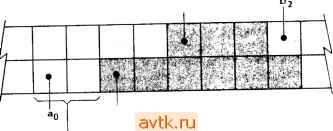

Рис. 7.5. Определения переходных пикселов для схемы двумерного кодирования

Следующий этап - определение режима (типа или способа) кодирования, исходя из относительного расположения этих переходных пикселов. Когда пиксел Ьг оказывается слева от ai, то используется так называемый проходной режим кодирования. В этом случгье передается кодовое слово 0001. Приемник интерпретирует этот код как команду на заполнение пикселами с текущим цветом пиксела ао всех позиций - от позиции пиксела ао до позиции, предшествующей пикселу Ьг. Позиция реперного пиксела ао переопределяется для продолжения алгоритма - он располагается на линии кодирования непосредственно под пикселом Ьг. Эту ситуацию иллюстрирует рис. 7.6(a).

Если расположение пикселов, кодируемое в проходном режиме, не регистрируется, то определяется положение пиксела ai относительно пиксела bi. Если пиксел ai расположен на расстоянии, не превышаг ющем трех пикселов справа или слева от bi, то используется так называемый вертикальный режим кодирования. Этот случай иллюстрируется на рис. 7.6(6). Относительное расстояние (в пикселах) кодируется с использованием кодовых слов, приведенных в табл. 7.4. Позиция и цвет пиксела ао переопределяются для продолжения алгоритма - он перемещается в позицию пиксела ai и принимает цвет последнего. На приемной стороне все позиции от позиции реперного пиксела ао до позиции, определяемой относительно пиксела bj с помощью полученного кодового слова, заполняются пикселами с текущим цветом пиксела ао.

Если не регистрируется расположение пикселов, кодируемое в проходном режиме, и пиксел ai отделен от пиксела bi более чем тремя пикселами, то используется так называемый горизонтальный режим кодирования. Эта ситуация иллюстрируется на рис. 7.6(b). В этом случае передается кодовое слово 001 и два одномерных кодо-

Таблица 7.4. Кодовые слова для вертикального режима кодирования

5 MS

Рис. 7.6. Режимы двумерного кодирования а) Проходной режим

Кодирование с использованием проходного режима

(новое ад) з^

б) Вертикальный режим bv

а, (новое ад)

Кодирование с использованием вертикального режима

вых слова, определяющих длины одноцветных групп пикселов ao-ai и ai-a2. Позиция реперного пиксела гц) переопределяется для продолжения алгоритма - он перемещается в позицию пиксела aj. На приемной стороне группы пикселов соответствующего цвета и длины восстанавливаются, исходя из полученных кодовых слов.

Опции. Стандарт Т.4 включает пять Дополнений, детализирующих те усоверщенствования, которые могут быть введены в факсимильные аппараты группы 3. Дополнение отличается от Приложения тем, что Дополнение является составной частью стандарта, тогда как Приложение просто содержит некоторую дополнительную информацию. В каждом из этих Дополнений изложены необязательные процедуры, которые могут быть использованы двумя совместимыми модемами. Ниже представлены краткие описания каждого Дополнения.

Дополнение А. Режим коррекции ошибок. Дополнение А определяет формат пакетов, необходимый для осуществления контроля ошибок во время передачи факсимильных сообщений. Формат высокоуровневого протокола управления каналом (HDLC) с 16-разрядной контрольной последовательностью пакета (HDLC-кадра) используется для кодирования двоичных данных, представляющих пикселы.

Дополнение В. Режим ограничения ошибок. Дополнение описывает процедуру, позволяющую уменьшить влияние процесса передачи на появление ошибок в реплицируемом изображении. Линии сканирования разбиваются на небольшие отрезки, каждый из которых кодируется отдельно. На приемном конце канала связи каждый из отрезков проверяется на отсутствие ошибок и при наличии искажений заменяется на соответствующий отрезок предыдущей линии сканирования.

в) Горизонтальный режим

J(HOBoe sq)

Дополнение С. Передача файлов. Дополнение С описывает схему метода, в котором высокое быстродействие факсимильных аппаратов и применяемый в них эффективный контроль ошибок могут быть использованы для передачи файлов данных. Необходимым условием для передачи файлов является использование режима коррекции ошибок, описанного в Дополнении А. Дополнение С описывает четыре режима передачи файлов.

Основной режим передачи. Файлы любого типа передаются без какой-либо дополнительной информации.

этими двумя группами факсимильных аппаратов. Применение аппаг ратов группы G4 в основном концентрируется на интеграции службы факсимильной связи с другими службами связи и передачи сообщений. Для описания группы G4 необходимо привлекать довольно большое число стандартов, что создает определенные неудобства. Эти стандарты перечислены ниже.

Т.6 Схемы факсимильного кодирования и функции управле-

ния кодированием для факсимильных аппаратов группы 4.

Т.60 Оконечное оборудование для использования в службе те-

лексной связи.

Т.61 Наборы символов и их кодовых представлений для ме-

ждународной службы телексной связи.

Т.62 Процедуры управления для служб телексной и факси-

мильной связи с использованием аппаратов группы 4.

T.62bis Процедуры управления для служб телексной и факсимильной связи с использованием аппаратов группы 4, на основе стандартов Х.215/Х.225.

Т.70 Базовые средства передачи для телематических

служб, не зависящие от сети передачи данных.

Т.72 Возможности терминального управления смешанным ре-

жимом работы.

Т.73 Протокол обмена для телематических служб.

Т.503 Пользовательский профиль (набор параметров) для об-

мена факсимильными документами с использованием аппаратов группы 4.

Т.521 Коммуникационный пользовательский профиль для пе-

редачи документов большого объема на основе сеансовых средств.

Т.563 Характеристики терминалов для факсимильных аппара-

тов группы 4.

F.161 Международная служба факсимильной связи с исполь-

зованием аппаратов группы 4.

Служба факсимильной связи с использованием аппаратов группы 4 добавляет некоторые полезные усовершенствования в передачу факсимильных сообщений, не отказываясь при этом от концепции растровой графики. Определены, например, базовые величины разрешения: 200, 300 и 400 точек на дюйм. Добавлен режим передачи без сжатия данных, позволяющий осуществлять передачу изображения, е применяя обычные алгоритмы сжатия. Новый режим, называемый сл1ешак ьш режгшом, обеспечивает пересылку текста как данных и передачу графических изображений в растровой форме. Допол-

Режим передачи документов. Файлы любого типа передаются точно так же, как в основном режиме, но к ним добавляется информаг ционный заголовок. Этот заголовок может включать информацию о типе файла, имени файла и т. п.

Передача двоичных файлов. Файлы любого типа передаются с информационным заголовком, как в режиме передачи документов. Однако в данном случае информация, включаемая в заголовок, используется для автоматической обработки файла на приемной стороне канала. Более подробная информация об этом режиме содержится в стандартах Т.434 и Т.ЗО.

Передача Edifact-файлов. Дает возможность пользователям факсимильных аппаратов группы 3 обмениваться Edifact-файлами, кодируемыми в соответствии с правилами ISO/IEC 9735.

Дополнение D. Символьный (текстовый) режим для аппаратов группы 3. Дополнение D определяет технические требования необязательного режима работы факсимильных аппаратов группы 3, который позволяет осуществлять передачу символов с помощью протокола Т.ЗО. Необходимым условием реализации символьного режима работы является использование режима коррекции ошибок, описанного в Дополнении А.

Дополнение Е. Смешанный режим для аппаратов группы 3.

Дополнение D определяет технические требования необязательного режима работы факсимильных аппаратов группы 3, который позволяет обмениваться страницами, содержащими как символьные, так и факсимильные данные. Необходимым условием реализации смешанного режима работы является использование режима коррекции ошибок, описанного в Дополнении А. В смешанном режиме страница разбивается на отдельные зоны по горизонтали. Каждая зона содержит или данные (символы), или изображение (факсимильную информацию) - смешивание этих двух типов информации в одной зоне недопустимо.

Группа 4: цифровые аппараты

Усовершенствования, отличающие факсимильные аппараты группы 4 (G4) от аппаратов группы 3, являются скорее количественными, чем качественными и радикальными. Кроме того, введение режимов высокого разрешения аппаратов группы 4 в качестве опций в СЗ-спецификации в еще большей степени сгладило различия между
