ограничен источником отрицательного напряжения (например, ОУ типа LM358), а это очень удобно при использовании в схеме единственного источника положительного напряжения, так как в этом случае напряжение на выходе может изменяться до потенциала земли. И наконец, в операционном усилителе с выходами на МОП-транзисторах размах выходного напряжения ограничен питающими напряжениями (например, ОУ типа СА3130 и СА3160).

Коэффициент усиления по напряжению и фазовый сдвиг.

Обычно коэффициент усиления по напряжению Луо для постоянного тока лежит в пределах от 100000 до 1 ООО ООО (часто его определяют в децибелах), уменьшается с ростом частоты, и на частоте, лежащей в пределах от 1 до 10 МГц (ее обозначают/.р), коэффициент усиления уменьшается до единицы. Обычно строят график зависимости коэффициента усиления по напряжению при разомкнутой цепи обратной связи от частоты. Такой график, построенный для операционного усилителя с внутренней коррекцией, показывает, что спад усиления с наклоном 6 дБ/октава начинается на достаточно низкой частоте (для ОУ типа 741 - на частоте около 100 Гц); такая зависимость создается намеренно, как вы узнаете из разд. 3.31,- тем самым обеспечивается стабильность работы ОУ. Спад характеристики (такой же, как у простого фильтра низких частот) приводит к тому, что на всех частотах выше вопрягающей частоты между входом и выходом (при разомкнутой сепи обратной связи) существует постоянный сдвиг фазы, равный 90°, цвеличивающийся до 120-160°, по мере того как коэффициент усиле-уия приближается к единице. Сдвиг фаз на 180° в момент равенства коэффициента усиления единице приводит к появлению положитель-кой обратной связи (автоколебаниям), поэтому разность между фазо-ным сдвигом на частоте /.р н 180° называют запасом по фазе .

Входное напряжение сдвигаОтклонения, возникающие в процессе изготовления операционных усилителей, приводят к тому, что входные каскады ОУ имеют некоторую разбалансировку. Если при нулевом входном сигнале входыОУ соединить между собой, то выход схемы насытится, и выходное напряжение будет равно либо (/к.к. либо (заранее предсказать значения нельзя). Разность входных напряжений, необходимая для того, чтобы выходное напряжение стало равно нулю, называют входным напряжением сдвига, (/ в (представим себе, что к одному из входов последовательно подключена батарея с таким напряжением). Обычно в операционном усилителе бывает предусмотрена возможность уменьшения входного напряжения сдвига до нуля (настройка нуля). Для ОУ типа 741 между контактами 1 и 5 следует включить потенциометр на 10 кОм, его движок должен быть подключен к источнику t/ээ.

Для точных систем не меньшее значение, чем сам сдвиг, имеет дрейф входного напряжения сдвига под влиянием температуры и вре-

Напряжение сдвига, приведенное ко входу,- Ярил, ред,

мени, так как начальный сдвиг можно сделать равным нулю. Для операционного усилителя типа 741 типичным является напряжение сдвига, равное 2 мВ (максимальное значение 6 мВ), а коэффициент, определяющий дрейф сдвига под влиянием температуры и времени, изготовители обычно не оговаривают. Для прецизионного операционного усилителя типа ОР-07 с помощью лазерных методов подгонки напряжение сдвига устанавливают не превышающим 30 мкВ, температурный коэффициент напряжения сдвига (ТКН^дв) для этой схемы равен 0,2 мкВ/°С, а временной дрейф определяется коэффициентом 0,2 мкВ/мес.

Скорость нарастания. Компенсационная емкость операционного усилителя и небольшие внутренние токи ограничивают скорость изменения выходного напряжения даже при условии большого разбаланса входов. Предельную скорость изменения выходного напряжения обычно называют скоростью нарастания. Для ОУ типа 741 она равна 0,5 В/мкс, быстродействующий ОУ может иметь скорость нарастания порядка 100 В/мкс, а для сверхбыстрого буфера типа LH0063C скорость нарастания составляет 6000 В/мкс. Скорость нарастания ограничивает амплитуду синусоидального выходного сигнала при превышении некоторой критической частоты (частоты, на которой для получения полного размаха выходного напряжения скорость нарастания ОУ должна быть максимальной), тем самым объясняется введение в спецификации, графика зависимости размаха выходного напряжения от частоты . Для синусоидального сигнала, частота которого равна / герц, а амплитуда - А вольт, минимальная скорость нарастания должна составлять 2яЛ/ вольт в 1 с.

Для операционных усилителей с внешней коррекцией скорость нарастания зависит от используемой схемы коррекции. В общем, коррекции, предназначенной для схем с единичным усилением, соответствует самая малая скорость нарастания; она увеличивается примерно в 30 раз при коррекции 100-кратного усиления. Подробнее мы рассмотрим этот вопрос в разд. 3.31.

Влияние температуры. Все рассмотренные выше параметры зависят от температуры. Однако это обычно не влияет на работу схемы, так как, например, небольшие изменения коэффициента усиления почти полностью компенсирует обратная связь. Более того, изменение этих параметров под влиянием температуры, как правило, невелико по сравнению с их изменением от образца к образцу.

Исключение составляют входное напряжение сдвига и входной ток сдвига. Их зависимость от температуры сказывается в появлении дрейфа выходного напряжения после того, как с помощью регулировки входные сдвиги были сведены практически к нулю. Для прецизионных систем следует использовать так называемые измерительные усилители, имеющие малый дрейф. У таких усилителей для уменьшения пагубного влияния градиента температуры, возникающего в схе-

ме, выходной каскад подключают к внешней нагрузке с сопротивлением не менее 10 кОм. К этому вопросу мы вернемся в гл. 7.

Для полноты изложения следует упомянуть, что на характеристики ОУ накладывают ограничения такие параметры, как коэффициент ослабления синфазных сигналов (КОСС), коэффициент ослабления влияния источника напряжения питания (КОНП), шумовое входное напряжение и шумовой ток (e , i) и переходные искажения на выходе. Эти параметры следует учитывать только в прецизионных схемах и в усилителях с низким уровнем шумов, которые мы рассмотрим в гл. 7.

Рис. 3.28.

3.12. Эффекты ограничений ОУ на работу схем на их основе

Вернемся к инвертирующему усилителю и рассмотрим его еще раз, учитывая известные нам теперь ограничения. Покажем, как они влияют на работу схемы и как их учесть при разработке ОУ. Используя этот пример, вы сможете разобраться и с другими схемами ОУ. На рис. 3.28 вновь показан инвертирующий операционный усилитель.

Коэффициент усиления при разомкнутой цепи ОС. В связи с тем что коэффициент усиления при разомкнутой цепи ОС имеет конечное значение, в усилителе с обратной связью коэффициент усиления по напряжению (коэффициент усиления при разомкнутой цепи ОС) в определенный момент начинает убывать. Этому моменту соответствует частота, на которой коэффициент усиления при разомкнутой цепи ОС приближается к значению RJRi (рис. 3.29). Этот спад позволяет судить о том, что семейство усилителей типа 741 относится к классу низкочастотных усилителей; на частоте 1 кГц коэффициент усиления при разомкнутой цепи ОС падает до 1000, а частота/р равна 1 МГц. Обратите внимание, что коэффициент усиления при замкнутой цепи ОС всегда меньше, чем коэффициент усиления при разомкнутой цепи ОС; это означает, что если на основе ОУ типа 741 построить, например, усилитель с 1000-кратным усилением, то на частотах около 1 кГц его

1 10 10 10* 10 Ф

Частота,Гц

Рис. 3.29. V

И = ±15 в, Гокр

= 25°С.

* - коэффициент усиления при разомкнутой TrSn7-~ коэффициент усиления при замкну.

усиление заметно ослабеет. Более точно мы опишем этот эффект чуть ниже (в разд. 3.24), когда будем рассматривать транзисторные схемы с обратной связью, имеющие конечный коэффициент усиления при разомкнутой цепи ОС.

Скорость нарастания. В связи с тем что скорость нарастания ограничена, на частотах выше некоторого граничного значения максимальный размах синусоидального сигнала начинает падать. На рис. 3.30 представлен график для ОУ типа 741 со скоростью нарастания 0,5В/мкс. При скорости нарастания S выходная амплитуда ограничена значением Лот пика s/я/ для синусоидального сигнала, имеющего частоту /;

До пика

tcjm самым объясняется наличие участка спада на графике с наклоном 1 . Горизонтальный участок на графике соответствует ограничению размаха выходного напряжения напряжением источников питания.

40 36

I 32 , Z8

g 20

I 1 S 12

10 10 10 10= Частота, Гц

Рис. 3.30.

С/и = =й15В, Тдр=25С, /? =10кОм. Кривая убывает пропорционально 1Д.

0,1 0.2 0,5 1,0 2,0 5,0 10.0

Сопротивление нагрузки, кОи

Рис. 3.31,

Uy=±l5 в, т.

окр

= 25°С.

Выходной ток. В связи с тем что выходной ток операционнЬго усилителя ограничен, размах выходного напряжения на низкоомных нагрузках также ограничен. На рис. 3.31 представлен график для операционного усилителя типа 741. В прецизионных схемах как раз и нужно ограничивать выходные токи для того, чтобы избежать появления в кристалле схемы температурных градиентов, связанных с рассеянием слишком большой мощности в выходном каскаде.

Напряжение сдвига. Благодаря наличию входного напряжения сдвига, при нулево.м напряжении на входе напряжение на выходе равно (/вых = 1/о^/сдв- Инвертирующий усилитель на основе ОУ типа 741 имеет коэффициент усиления по напряжению, равный 100. Прн заземленном входе напряжение на выходе этой схемы достигает значения ±0,6 В (11= мВ, максимальное значение). Можно предложить следующие пути решения проблемы: а) Если усиление сигнала по постоянному току не представляет интереса, то с помощью конден-

100 кОм

Рис. 3.32.

сатора можно уменьшить коэффициент усиления для сигналов постоянного тока до единицы, как в рассмотренном выше усилителе для звукоснимателя. Там для передачи входного сигнала используется емкостная связь, б) Настроить нуль, используя предлагаемую фирмой-изготовителем схему регулировки, в) Можно использовать ОУ с меньшим напряжением сдвига t/, .

Входной ток смещения. Из-за наличия определенного входного тока напряжение на выходе при нулевом входном напряжении не равно нулю, даже если входное напряжение сдвига настроено на нуль. Сопротивление со стороны инвертирующего входа определяется резисторами RiWRi, но ток смещения воспринимается как входной сигнал, подобный току, текущему через Ri, а потому он порождает смещение выхода (Увь,х = /см2. Для ОУ типа 741 с резисторами Ri = = 100 кОм и /?2 = 1 МОм выходное напряжение достигает значения 200 нАх Х1 МОм или 0,2 В (/ем=200 нА, максимальное значение).

Для того чтобы ослабить влияние входного тока смещения, можно сделать сопротивление со стороны обоих входов одинаковым, как на рис. 3.32. В этом случае сопротивление 9,1 кОм выбрано с учетом параллельного соединения резисторов 10 и 100 кОм. Кроме того, лучше всего, если сопротивление цепи обратной связи будет достаточно малым, тогда ток смещения не будет давать большие сдвиги; сопротивления в цепях входов ОУ имеют типичные значения от 1 до 100 кОм. Если в этом случае операционный усилитель дает ошибки, обусловленные наличием тока смещения, то следует взять ОУ с меньшим током смещения. Для недорогого ОУ типа LM308 ток равен 1,5 нА (типичное значение), для улучшенного варианта этого ОУ (типа LM11) - = =25 пА (типичное значение), для семейства ОУ LF355-LF357 со входами на полевых транзисторах ток равен 30 пА, и для недавно появившихся семейств ОУ САЗ 140 и СА080 ток равен 10 пА (типичное значение).

Входной ток сдвига. Из-за присутствия входного тока сдвига небольшой сдвиг выходного напряжения наблюдается даже в схеме сбалансированными по постоянному току входными импедансами. этот дифференциальный сигнал обычно намного меньше, чем смещение выходного напряжения, обусловленное входным током смещения при несбалансированных сопротивлениях входов. В связи с этим имеет смысл балансировать входные сопротивления. Если же получающийся сдвиг выходного напряжения слишком велик для данного конкретного применения, то остается (помимо уменьшения сопротивления в

цепи обратной связи) подобрать операционный усилитель с меньшим входным током.

К чему приводят ограничения, свойственные ОУ. Рассмотренные ограничения операционного усилителя влияют на параметры компонентов почти во всех схемах. Например, резисторы обратной связи должны быть достаточно большими, тогда они не будут существенно нагружать выход; вместе с тем если они будут слишком большими, то входной ток смещения будет порождать ощутимые сдвиги. Кроме того, высокое сопротивление в цепи обратной связи повышает восприимчивость схемы к влиянию внешних наводок и увеличивает влияние паразитной емкости. Учитывая сказанное выше, для ОУ типа 741 обычно выбирают резисторы цепей ОС с сопротивлением от 2 до 100 кОм.

РАСПРОСТРАНЕННЫЕ ТИПЫ ОПЕРАЦИОННЫХ УСИЛИТЕЛЕЙ. Иногда случается так, что новый ОУ появляется как раз вовремя и удовлетворяет запросы разработчиков и по своим характеристикам, и по стоимости, и по конструктивному оформлению. К его производству приступает сразу несколько фирм, он завоевывает симпатии разработчиков и получает широкую известность. Ниже приводится перечень распространенных в наше время типов ОУ:

301 Первый удобный для использования ОУ; впервые использован боковой транзистор р-л-р-типа ; коррекция внешняя; родоначальник - фирма National Semiconductor.

741 Промышленный стандарт (см. стр. 197); коррекция внутренняя; родоначальник - фирма Fairchild.

1458 Разработан фирмой Motorola в ответ на создание ОУ типа 741; два ОУ типа 741 в миниатюрном корпусе с двухрядным расположением выводов, выводы для регулировки сдвига не предусмотрены. 308 Прецизионный ОУ фирмы National; малая потребляемая мощность, транзисторы со сверхвысоким Р, гарантированный максимум дрейфа. 324 Распространенная схема счетверенных ОУ (сдвоенная схема - 358 в мини-DIP-Kopnyce с двухрядным расположением выводов). Работает с одним источником питания; фирма National. 355 Многофункциональный ОУ на биполярных и полевых транзисторах (356, 357 - более высокое быстродействие); точность ие хуже, чем у биполярной схемы, но быстродействие выше, а входной ток меньше; фирма National. (Фирма Fairchild сделала попытку предпринять ответный ход и разработала ОУ. типа 740, который, потерпел неудачу из-за плохих характеристик. Как вам понравится входной сдвиг 0,1 В?) TL081 Разработан фирмой Texas Instruments в ответ на появление серии 355; серия недорогих ОУ; интегральная схема объединяет один, два, четыре ОУ, небольшая мощность; невысокий уровень шума; используются различные типы корпусов.

Подобные компромиссы принимают при разработке почти всех электронных схем, включая и самые простые транзисторные схемы. Например, величина тока покоя в транзисторном усилителе ограничена сверху мощностью, которую может рассеивать устройство, величиной входного тока и питающего тока, коэффициента усиления по току, а снизу - величиной тока утечки, коэффициента усиления по току и быстродействием (которое уменьшается из-за паразитной емкости и больших сопротивлений). В связи с этим, как было указано в гл. 2, величину коллекторного тока обычно выбирают в диапазоне от не-

скольких десятков микроампер до нескольких десятков миллиампер (побольше для мощных схем, поменьше для микромощных ). В следующих трех главах мы рассмотрим такие проблемы более тщательно для того, чтобы вы поняли, как находят компромиссные решения.

ОПЕРАЦИОННЫЙ УСИЛИТЕЛЬ ТИПА 741 И ДРУГИЕ. В J[965 г. Видлар разработал первый, пригодный для использования интегральный ОУ; это был ОУ типа р.А709 фирмы Fairchild. Он получил широкое распространение, но обладал некоторыми недостатками, в частности имел тенденцию к защелкиванию при перегрузке входа и не имел защиты против короткого замыкания на выходе. Кроме того, в этом ОУ необходимо было производить внешнюю частотную коррекцию (с помощью двух конденсаторов и резистора) и он имел очень неудобную схему регулировки нуля сдвига (для которой также требовалось иметь три внешних компонента). И наконец, ди4)фереициальное и синфазное входное напряжение было ограничено значением 5 В.

Видлар перешел из фирмы Fairchild в фирму National, где занялся разработкой ОУ типа LM301, который представлял собой улучшенный вариант ОУ с защитой против короткого замыкания и защелкивания и имел увеличенный диапазон входного напряжения, ограниченный значением 30 В. Однако Видлар не предусмотрел внутренней частотной коррекции, так как предпочел предоставить пользователю свободу в выборе средств и методов коррекции. Операционный усилитель типа 301 можно было скорректировать с помощью единственного конденсатора, но, в связи с тем что лишь один вывод был свободен, для регулировки нуля сдвига по-прежнему нужно было иметь три внешних компонента.

Тем временем фирма Fairchild приготовилась к ответному ходу в связи с появлением ОУ типа 301 (теперь -это всем известный ОУ типа 741). Новый ОУ обладал всеми преимуществами схемы типа 301 но инженеры фирмы Fairchild попытались осуществить внутреннюю частотную коррекцию, в результате высвободились два вывода и упростился процесс регулировки сдвига с помощью единственного внешнего потенциометра. Так как во многих практических случаях не требуется производить регулировку сдвига (в этом Видлар оказался прав), то для ОУ типа 741 в нормальных условиях эксплуатации не нужны другие компоненты, кроме тех, которые используются в цепи ОС. Все остальное уже стало достоянием истории - ОУ типа 741 распространился о быстротой цепной реакции и превратился в стандартную схему.

В настоящее время известно немало операционных усилителей типа 741; они похожи по конструкции и характеристикам, но имеют и специфические черты: входы на полевых транзисторах, сдвоенные и строенные схемы, схемы с улучшенными характеристиками, скорректированные и нескорректированные схемы и т. д. Нижеприво-

Одинарные схемы 74 IS

быстродействующий (10 В/мкс)

МС741

с низким уровнем шумов

ОР.02

прецизионный ОУ

4132

ыикромощиый (35 мкА)

Сдвоенные схемы 747

сдвоенный ОУ741

ОР-04 прецизионный ОУ

1458

в корпусе МИНИ-DIP с двухрядным расположением выводов

4558

быстродействующий (15 В/мкс)

Счетверенные схемы

МС4741 четыре ОУ типа 741 (аналог-ОУ типа 348)

ОР-11

прецизионный ОУ

4136

быстродействующий (3 МГц)

НА4605 быстродействующий (4 В/мкс)

Фактически это все та же разработка Р. Виддара,- Прим, ред.

TL082

вход на полевых транзисторах, быстродействующий (подобен LF353)

TLC84

вход на полевых транзисторах, быстродействующий (подобен LF347)

LF13741 вход на полевых транзисторах, малый входной ток

нескорректированный

NE530 быстродействующий (25 В/мкс)

TL081

вход на полевых транзисторах, быстродействующий (подобен LF351)

дится краткий перечень ОУ этого типа, который можно использовать для справок п который характеризует человеческий инстинкт идти в ногу со временем (более полный перечень приведен в табл. 3.1).

Упражнение 3.6. Нарисуйте схему инвертирующего усилителя со связями по постоянному току; его коэффициент усиления должен быть равен 100, а /вх= Ю кОм. Предусмотрите возможность компенсации входного тока смещения и регулировки напряжения сдвига (используйте потенциометр на 10 кОм, который можно подключить к выводам 1 и 5, а его движок - к источнику питания (/ ). И наконец, измените схему так, чтобы выполнялось условие ZextlO* Ом.

3.13. Микромощные и программируемые ОУ

В системах, где в качестве источников питания используются батареи, широкое распространение получили так называемые программируемые ОУ . Их называют так потому, что установка значений всех внутренних рабочих токов выполняется с помощью внешнего тока, подаваемого на контакт, предназначенный для программирования смещения. Внутренние токи покоя увязываются с этим током смещения с помощью токовых зеркал, которым разработчики отдают предпочтение перед внутренними источниками токов, задаваемых с помощью резисторов. В результате подобные усилители можно программиров-ь таким образом, чтобы они работали в широком диапазоне питающих токов - обычно от нескольких микроа.мпер до нескольких миллиампер. Такие параметры, как скорость нарастания, произведение коэффициента усиления на ширину полосы пропускания Др и входной ток смещения, пропорциональны программирующему току. Для систем, использующих батареи в качестве источников питания, особенно полезны программируемые ОУ, работающие с токами порядка нескольких микроампер.

Операционный усилитель типа 4250 был первым программируемым ОУ, и до сих пор его с успехом применяют во многих системах. Он был разработан фирмой Union Carbide, а сейчас его производят и многие другие фирмы, причем выпускают не только одинарные, но также сдвоенные и строенные схемы (8022 и 8023 соответственно). Для того чтобы представить себе, какие характеристики можно получить при малых питающих токах, рассмотрим в качестве примера ОУ типа 4250,

который работает с током 10 мкА. Для того чтобы получить такой ток, нужно с помощью внешнего резистора подать ток смещения, равный 1,5 мкА. Тогда f будет составлять 75 кГц, скорость нарастания будет равна 0,05 В/мкс, а входной ток смещения / равен 3 нА. При малых рабочих токах способность усилителя к возбуждению последующих каскадов резко уменьшается, а выходное сопротивление при разомкнутой цепи ОС заметно увеличивается и в нашем случае достигает 3,5 кОм. При малых рабочих токах шумовое входное напряжение увеличивается, а шумовой входной ток уменьшается (см. гл. 7). В технических данных на ОУ типа 4250 указано, что минимальное питающее напряжение для этого усилителя должно составлять 1 В, однако в реальных схемах возможны отклонения от заданного минимума, особенно если усилитель должен обеспечивать большой размах выходного сигнала или обладать способностью к возбуждению последующего каскада.

Операционный усилитель типа 776 (или 3476) представляет собой усовершенствованный ОУ типа 4250. Он обладает лучшими выходными характеристиками при малых токах. Операционный усилитель типа 346 - это хороший программируемый ОУ, объединяющий в одном кристалле четыре усилителя. Три секции этого ОУ программируются с помощью одного входа, а четвертая - с помощью другого. В некоторых программируемых ОУ использованы обычные биполярные транзисторы, например, схемы типа L144, НА4725, НА4735, СА3078. Выпускают также программируемые ОУ с полевыми транзисторами (см. гл. 6): в операционных усилителях типа XR094 и TL063 для получения небольшого тока смещения (30 пА) на входах используются полевые транзисторы с рп-переходом; эти ОУ имеют обычные выходные каскады на транзисторах, и они обладают такой же способностью к возбуждению последующих каскадов, как и другие операционные усилители. Недостаток этих усилителей состоит в относительно большом минимальном значении питающего напряжения; этот дефект устранен в программируемых ОУ типа ICL7612 и МС14573, использующих КМОП-транзисторы. В частности, для семейства ОУ типа 7612 минимальное питающее напряжение составляет всего 1 В, а выходные каскады этих усилителей на КМОП-транзисторах обеспечивают размах выходного напряжения, ограниченный только напряжениями двух источников питания. Операционные усилители типа 7612 выпускают в корпусах всевозможных типов. При использовании этих операционных усилителей с малыми питающими напряжениями возникают различные проблемы, связанные, например, с увеличением входного напряжения сдвига, уровня шума и с уменьшением допустимых выходных токов.

Помимо рассмотренных выше операционных усилителей существуют также непрограммируемые усилители, предназначенные для работы с небольшими токами питания и небольшими напряжениями, следовательно, их также нужно отнести к микромощным. Среди них следует выделить ОУ типа LM10, для которого полный диапазон питающего напряжения составляет 1 В (например, ±0,5 В). Эта характеристика

заслуживает особого внимания, так как напряжение и^э увеличивается при понижении температуры, и при температуре -55° С оно близко к величине IB, определяющей нижний предел рабочего диапазона LM10. Операционный усилитель типа НА2705 обладает достаточно высоким для микромощных ОУ быстродействием; его скорость нарастания составляет 20 В/мкс, af равна 1 МГц при рабочем токе 75 мкА. Операционный усилитель типа ОР-20 представляет собой прецизионный микромощный усилитель, типичное значение напряжения сдвига составляет всего 0,1 мВ. Среди других микромощных ОУ заслуживают внимания следующие: классический ОУ типа 308, ОУ с одним источником питания типа 358 (и типа 324), слаботочный ОУ типа RA4132. Операционный усилитель типа LM11 представляет собой улучшенный вариант ОУ типа 308; в нем удачно сочетаются небольшое входное напряжение сдвига и небольшой ток смещения.

ПОДРОБНЫЙ АНАЛИЗ РАБОТЫ НЕКОТОРЫХ СХЕМ НА ОУ

На работу представленных ниже схем существенно влияют присущие операционным усилителям ограничения; рассмотрим их более подробно, чем остальные схемы.

3.14. Логарифмический усилитель

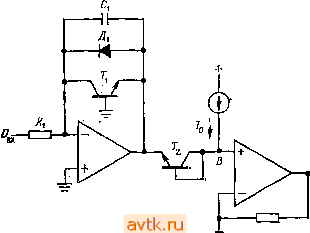

В схеме, представленной на рис. 3.33, логарифмическая зависимость напряжения U-бэ от тока /[<; используется для получения выходного напряжения, пропорционального логарифму положительного

Выход

-1,0 в/декада

1 iSKOM 1.0 кОм

Рис. 3,33.
