L Не паять концы проводников к лепесткам или контактам в стык или внакладку (рис. ПО), так как такие пайки крайне ненадежны.

, i2. Не делать висячих

паек, т.: е. не припаивать выводных концов деталей друг к другу или к соединительному проводу (особенно к длинному) без опоры. При необходимости делать- такие соединения только на контактных стойках или лепестках.

3. Паять выводы кон-Рис. ПО. Неправильные спосо- Денсаторов н резисторов бы пайки: а -встык; (У-вна- так, ЧТОбы МОЖНО было ладку прочитать обозначенные на

них номинальные значения.

4. В тех случаях, когда приходится размещать конденсатор и резистор друг над другом, монтировать внизу конденсатор, а вверху резистор.

5. Во избежание замыканий монтировать соединительные провода так, чтобы не было излишне оголенных мест про1ВОда. Изоляция провода должна начинать-

. ся непосредственно от места пайки.

6. Расстояние между перекрещивающимися оголенными соединительными проводниками и выводными концами деталей должно быть не менее 3 мм. При меньшем расстоянии на один нз проводников нужно наде-

вать изоляционную (полихлорвиниловую или линокси-новую) трубочку.

7. После каждой пайки удостовериться в ее надежности, покачав припаянный проводник пинцетом.

8. Своевременно отмечать все припаянные соединения на рабочей принципиальной схеме и чертеже компоновки.

КРЕПЛЕНИЕ КИНЕСКОПОВ

Чтобы прикрепить к передней стенке футляра телевизора кинескопы 35ЛК2Б, 43ЛК2Б, 43ЛКЗБ, 43ЛК9Б, нужно сделать фланец, показанный на рис. П1. Размеры, приведенные на этом рисунке, действительны для кинескопов 43ЛК2Б и 43ЛКЗБ, Если необходимо вы- js полнить фланец для остальных перечисленных выше кинескопов, следует изменить диаметр внутреннего отверстия. Фланец изготовляется из стали толщиной 1,5 мм или фанеры толщиной 8- -10 мм. ?1а ребро .центрального отверстия в стальном фланце одевается разрезанная вдоль резиновая или полихлорвиниловая трубка. Ребро фанерного фланца оклеивается войлоком или фланелью (см. рис. П1).

К внутренней стороне передней стенки футляра телевизора шурупами привертывают уголки (рис. 112, а) или же к маске кинескопа - пластинки (рис. 112,6). Как уголки, так и пластинки должны быть изготовлены из металла толщиной не менее I мм. Затем в отверстия уголков или пластинок просовывают велосипедные спицы. Кинескоп приставляют к маске и одевают на него фланец так, чтобы спицы прошли в отверстия на углах

Рис. 111. Фланец для крепления кинескопа

Кинескоп

фланца. На концы спиц ладевают шайбы и завинчивают гайки, имеющиеся на спицах (рис. 112, в). Для улучшения амортизации под гайки желательно подложить шайбы из резины толщиной S-6 мм.

Перед тем как закреплять фланец, следуег проверить, не препятствует ли он прилеганию п„, , , V катушек отклоняющей

Нис. ,1(1(2. Крепление кинескопа к системы ,к kohwv передней стенке футляра телеви- г: конусу кине-

зора при помошГи: а-уголков Бсли ЭТО имеет

б-пластинок, в-спиц Место, нужно расширить

центральное отверстие фланца.

Благодаря наличию на обоймах кинескопов последних моделей (47ДК1Б, 47Л,К2Б, 59ЛК1Б, 59ЛК2,Б) специальных ушек, процесс прикрепления этих кинескопов к передней стенке футляра телевизора настолько прост, что нет необходимости его описывать

Глава III. НАЛАЖИВАНИЕ ТЕЛЕВИЗОРА

Сконструированный телевизор после окончания сборки и монтажа должен быть налажен.

Необходимо иметь в виду, что качественно наладить такой сложный аппарат, как телевизор, можно лишь с применением измерительных приборов. Налаживание телевизора без приборов очень затруднительно и не дает хорошего результата.

Для налаживания телевизора необходимы следующие измерительные приборы:

1. Авометр с входным сопротивлением 5000- 20000 ом на вольт. Этот прибор совершенно необходим даже в том случае, когда остальные перечисленные ниже приборы отсутствуют.

2. Генератор стандартных сигналов (ГСС) от 100/сгц до 20 Мгц.

3. УКВ сигнал-генератор от 20 до 300 Мгц.

4. Ламповый вольтметр, б. Катодный осциллограф.

6. Прибор для настройки телевизоров.

В городах, где есть радиоклубы ДОСААФ, любители могут пользоваться приборами, имеющимися в лаборатории клуба.

Налаживание телевизора при наличии приборов рекомендуется производить в следующем порядке:

1) проверить правильность монтажа;

2) наладить выпрямитель;

3) подогнать режим работы всех ламп телевизора;

4) получить растр на экране кинескопа, предварительно подогнав частоту и линейность горизонтальной (строчной) и вертикальной (кадровой) разверток;

5) настроить звуковой канал; 6) настроить видеоусилитель;

7) настроить усилитель ПЧ приемника сигналов изображения;

8) настроить высокочастотный блок (усилитель ВЧ, преобразователь и гетеродин);

9) окончательно подстроить по испытательной таблице телевизор в целом;

10) наладить автоматические регулировки (АРУ, автоматическую регулировку яркости).

При налаживании телевизора без приборов (с одним авометром) регулировка по пунктам 4-9 производится одновременно по испытательной таблице.

Указанный выше порядок принят при дальнейшем детальном описании процесса налаживания.

ПРОВЕРКА ПРАВИЛЬНОСТИ МОНТАЖА

Эта ,проверка производится для того, чтобы облегчить дальнейшую работу по налаживанию телевизора и уберечь смонтированную конструкцию при первом включении от порчи дорогостоящих деталей. Проверку лучше всего вести по принципиальной схеме, вычерченной по узлам.

, При проверке того или иного участка монтажа необходимо нанести на принципиальную схему все соединения, имеющиеся на этом участке, хотя бы они и относились к различным узлам принципиальной схемы, В противном случае очень легко можно запутаться, и всю проверку нужно будет начинать сначала. Если при проверке обнаружен неверный или пропущенный монтаж, необходимо исправить ошибку и лишь после этого продолжать проверку.

Особое внимание следует уделять качеству паек и изоляции монтажных проводов в местах их пересечения друг с другом.

НАЛАЖИВАНИЕ ВЫПРЯМИТЕЛЯ

Для проверки правильности работы выпрямителя выход его фильтра нужно отключить и замкнуть на балластный резистор сопротивлением, примерно равным

сопротивлению нагрузки выпрямителя, которую представляет собой телевизор. В качестве балластного можно использовать остеклованный резистор сопротивлением 1500-2000 ом мощностью 75--100 вт. Включив выпрямитель, следует измерить авометром его выходное напряжение (на балластном резисторе). Если напряже-. ние нормально, выпрямитель оставляется включенным на I- ,5 часа для проверки температурного режим? силового трансформатора. По истечении указанного времени температура трансформатора пе должна превышать 50-60°С. Еслп выпрямитель не дает нормального напряжения или трансформатор сильно нагревается, то в большинстве случаев причиной этого (особенно в самодельном силовом трансформаторе) является меж-витковое или междуслойное замыкание в какой-либо из обмоток трансформатора. В таком случае его нужно перемотать или заменить.

Прежде чем включать выпрямитель, следует обязательно проверить его с помощью авометра на отсутствие короткого замыкания плюса высокого напряжения на шасси, чтобы быть совершенно уверенным в добро^-качественности деталей фильтра и правильности монтажа выпрямителя.

Включать выпрямитель без нагрузки ни в коем случае не следует, так как это неминуемо приведет к выходу из строя электролитических конденсаторов фильтра и силовото трансформатора. По этим же причинам при налаживании узлов телевизора нельзя вынимать из панелек лампы, не принадлежащие к проверяемому узлу. Выпрямитель должен находиться всегда под полной .нагрузкой.

ПОДГОНКА РЕЖИМА РАБОТЫ ЛАМП ТЕЛЕВИЗОРА

После- испытания выпрямителя сначала присоединяют к схеме обмотку накала ла.мп силового трансформатора; установив в телевизор полный комплект ламп, включают его и проверяют, накаливаются ли лампы, по их свечению или же, если лампы металлические, по легкому нагреванию баллона. Одновременно за.меряют

авометром напряжение накала ламп, которое при номинальном напряжении сети должно быть 6,3 в.

Убедившись в исправности накальных цепей, подключают к телевизору выход (или выходы) выпрямителя, питающий анодные цепи ламп телевизора. После подключения обязательно нужно проверить авометром исправность этих цепей.

Затем переходят к проверке и подгонке режима работы ламп телевизора. Проверка производится путем измерения авометром напряжений на аноде, экранирующей сетке и катоде каждой лампы. Во избежание ошибок измерять режимы следует после того, как телевизор (прогреется в течение пяти минут. Результаты проверки записываются в таблицу (см.табл. 21).

Таблица 21

Следует помнить, что измерять напряжение непосредственно на аноде лампы выходного каскада горизонтальной развертки нельзя. Это напряжение измеряется косвенным путем-на выводе / строчных автотрансформаторов ТВС-А и Т,ВС-Б (70°), выводе 4 ТВС-110 и ТВС-1 ЮМ и выводе 5 ТВС-ПОА. При производстве измерений рекомендуется вынимать лампу высоковольтного выпрямителя из ее панельки. Отклоняющая система должна быть обязательно подключена к телевизору.

Величины напряжений, измеренные и записанные в таблицу, сверяются с режимами, обозначенными на принципиальной схеме в описании конструкции, или с типовыми режимами, указанными в приложении 2 или справочниках поэлектровакуумным приборам. Ориентировочно проверку режимов можно производить, руководствуясь также табл. 22.

Таблица 22

Каскад тел*ви ора

УПЧ изображения и звукового сопровождения

Видеоусилитель

Ограничитель Амплитудный селектор

Генератор вертикальной развертки

Выходной каскад кадровой развертки

Генератор горизонтальной развертки

Выходной каскад горизонтальной развертки

Напряжение в точке а на рис. 69 (в схемах выходного каскада горизонтальной развертки с обратной связью по питанию)

Отклонения от указанных или типовых режимов не должны превышать ±20%. При более значительных отклонениях или в случае отсутствия напряжения на ка-

Таблица 23

Результат измерений

Возможная причина неисправности

Нет анодного напряжения.

Экранное напряжение нормальное.

Нет экранного напряжения. Анодное напряжение нормальяое.

Анодное и экранное напряжения значительио ниже нормальных.

Анодное и экранное напряжения выше нормальных.

Анодное и экранное напряжение выше нормы. Напряжение на ре-зисторе в катоде лампы значительно больше нормального

Нет напряжения на катоде лампы (в том случае, если в каскаде имеется катодный резистор).

Напряжение вольго- добавки равно напряжению, которое дает выпрямитель

Разрыв в анодной цепи (вследствие неисправности гасящего резистора катушки контура, обмотки трансформатора илн дросселя); пробой илн замыкание на шасси развязывающего конденсатора.

Обрыв цепи экранирующей сетки вследствие неисправного гасящегорезпстора пли неверного монтажа; пробой или замыкание иа шасси развязывающего конденсатора.

Замыкание в лампе; отсутствие смещения на управляющей сетке лампы каскада; обрыв шунтированного резистором корректирующего дросселя илн контура; недоброкачественный Р'азделительны1 < конденсатор.

Нет контакта в ламповой панельке; недоброкачественная лампа; нарушен контакт между катодам и шасси (при заземленном катоде лампы); неисправны цепи делителей напряжения (в каскадах ограничителя или амплитудного селектора), лампа заперта большим отрицательным напряжением на управляющей сетке.

Неисправен или не присоединен должным образом резистор в, катоде лампы.

Пробой конденсатора, шунтирующего катодный резястор, замыкание катодного выхода ламповой панельки на шасси; замыкание катода с подогревателем в лампе.

Неисправность демпферной лампы; пробит конденсатор С4 (рис. 58).

ком-либо электроде лампы производится детальная проверка каскада. Возможные причины отсутствия напряжения на электродах ламп или значительных отклонений режимов указаны в табл. 23. При незначительных отклонениях режимов подгонка их производится подбором гасящих резисторов. В делителях напряжения подбираются резисторы обоих плеч так, чтобы сумма сопротивлений этих резисторов оставалась неизменной.

Окончательная лодгоика некоторых режимов производится при налаживании качества изображения по испытательной таблице (напряжения на экранной сетке лампы выходного каскада горизонтальной развертки; на катоде лампы выходного каскада вертикальной развертки; на аноде лампы амплитудного селектора)..

ПОЛУЧЕНИЕ РАСТРА НА ЭКРАНЕ КИНЕСКОПА И ПРЕДВАРИТЕЛЬНОЕ НАЛАЖИВАНИЕ УЗЛОВ РАЗВЕРТОК

Закончив проверку и подгонку режимов ламп, переходят к предварительному испытанию узлов разверток телевизора на наличие колебаний. Проще всего эта проверка производится в следующем порядке. В телевизор вставляют вынутую лампу высоковольтного выпрямителя. Включив телевизор, дают ему прогреться в течение трех-пяти минут. В случае наличия колебаний в системе горизонтальной развертки по истечении этого времени (или ранее) должен быть слышен тонкий свистящий звук, издаваемый строчным автотрансформатором. Так как не все люди могут слышать звук строчного автотрансформатора, частота которого равна 15 625 гц, то наличие колебаний в цепях строчной развертки можно проверить также визуально - по накалу лампы высоковольтного выпрямителя или же по искре, проскакивающей между контактом провода высокого напряжения и шасси (последний способ проверки вреден для высоковольтного выпрямителя и его следует применять лишь в крайнем случае и в течение краткого времени, принимая необходимые меры для предотвращения возможности удара высоким напряжением).

Наличие колебаний в системе вертикальной раз-

Рис. (Ili3. Осциллограммы напряжений на отклоняющих катушках: а- строчных; б - кадровых

вертки проверяется путем присоединения ко вторичной обмотке выходного трансформатора кадров через конденсатор емкостью 0,1 мкф головного телефона. Бсли колебания в системе имеются, то в телефоне будет слышен звук, похожий на сильный фон переменного тока.

Проверку также можно произвести при Помощи осциллографа, включив его вход параллельно соответствующим отклоняющим катушкам. Если колебания имеются, то изображение на экране осциллографа при

проверке горизонтальной развертки будет иметь вид, доказанный на рис. 113, а, а при проверке вертикальной развертки -на рис. МЗ, б. При помощи осциллографа можно также проверить, в каком из каскадов того или иного узла разверток имеется неисправность. Для этого осциллограф присоединяется последовательно к различным точкам узла. Точки узла горизонтальной развертки, к которы-м следует присоединять осциллограф, обозначены на рис. 114. На этом же рисунке показаны кривые, которые должны быть видны на экране осциллографа при правильной работе цепей, предшествующих точке присоединения осциллографа. Точки присоединения осциллографа и кривые для узла вертикальной развертки показаны на рис. 115.

Установить неработающий каскад того или иного узла раз-

к строчному тр-ру

Рис. illM. Осциллограммы напряжений в различных точках узла горизонтальной развертки

вертки можно также П)рн помощи авометра. Исправность задающего генератора узла проверяют, присоединив минус авометра, установленного на измерение постоян-.ного напр,яжения с пределом 60-120 в к точке/ (см. рис. 114 и 115), а пл юс - к ш асси. iH р и нормальной работе генератора авометр должен показать наличие отрицательного напряжения не менее -25 в. В том случае, если в качестве задающего генератора применен мультивибратор, минус авометра соединяют с сеткой правого

Рис. К15. Осциллограммы напряжений в различных точках узла вертикальной развертки

(по схеме) триода лампы мультивибратора (см. рис. 53). . Затем минусовой щуп авометра переносят на управляющую сетку лампы выходного каскада узла развертки (точка на рис. 114 и 115). В этой точке также должно быть аналогичное или большее отрицательное напряжение. Наличие такого напряжения покажет исправность как задающего генератора, так и переходной цепи между ним и выходным каскадом, и причину неисправности нужно будет искать в выходно.м каскаде узла.

Причиной отсутствия колебаний блокинг-ге нер а т о-ров как горизонтальной,так и вертикальной разверток при правильном монтаже узлов и исправных деталях наиболее часто является неправильное включение выводов трансформаторов блокинг-генератора. Достаточно поменять местами концы какой-либо из обмо-

к аноду к зарядному резистору лаппо! или потенцивпетру -t, регулировки

размера кадров

к сеткв к шасси или uenuRC, nannOi определяющей

частоту генератора

Рис. Ы6. Расцветка быводов унифицированного промышленного трансформатора блокинг-генерат^ора кадровой развертки

70К--п колебания появятся. Правильно присоединить трансформатор кадров (БТК) промышленного изготовления можно по расцветке его выводов (рис. 116).

Убедившись в правильной работе обеих систем разверток, устанавливают в телевизор кинескоп. На горловину кинескопа надевают отклоняющую систему и Центрирующий магнит, а на кинескопы 35ЛК2Б, 43ЛК2Б, 43ЛКЗБ также -магнит ионной ловушки.Центрирующий магнит должен быть придвинут вплотную к отклоняющей системе, магнит ионной ловушки должен находиться в месте изгиба системы з'лектродов кинескопа (25-30 мм от края цоколя).

К кинескопу присоединяют панельку, а также выход высоковольтного выпрямителя и включают телевизор. После прогрева телевизора необходимо замерить авометром напряжения на катоде и модулирующем электроде кинескопа. При выведенном регуляторе яркости напряжение на катоде должно быть больше напряжения на модулирующем электроде на 45-55 в, а при введенном регуляторе яркости - на 10-15 в. Если результаты измерений не соответствуют указанным величинам, то нужно произвести подбор резисторов цепи делителя регулировки яркости (R[ и Яз на рис. 83),.

После того, как на электродах кинескопа установлены указанные выше разности напряжений, при вращении движка потенциометра регулятора яркости экраны кинескопов 43ЛК9Б, 53ЛК6Б, 47ЛК1Б и 2Б, 59ЛК1Б и 2Б должны засветиться. Когда в телевизоре устаиовлен кинескоп, на горловину которого надет магнит ионной ловушки, нужно поступать следующим образом. Подобрав сопротивления резисторов Ri и Rs, устанавливают регулятор яркости в среднее положение и начинают вин- тообразно передвигать по горловине кинескопа магнит ионной ловушки до тех пор, пока на экране не появится растр. Если же экран кинескопа не засветится, то нужно передвинуть движок потенциометра регулятора яркости на небольшой угол в сторону увеличения яркости и вновь начать перемещать магнит по горловине, повторяя операцию до получения растра. Передвигать магнит по горловине нужно медленно и осторожно, так как в противном случае можно легко пройти положение, при котором экран начинает светиться.

Когда растр на экране будет получен, необходимо

предварительно подогнать частоту и линейность разверток. Наиболее удобно делать это при помощи генератора стандартных сигналов ГСС-6 по способу, описанному т. Ложкиным ( Радио , № 8, 1957). Выход генератора подключается ко входу видеоусилителя телеви-

а колебаний развертки.

I---- - i

зора. На генераторе устанавливается частот 156 кгц, т. е. десятая гармоника строчног Включается внутренняя модуляция генератора, частота которой равна 400 гц. Ручкой регулировки модуляции-ее глубина доводится до 100%. Выходное напряжение генератора устанавливается 0,5-1,0 в. В результате на экране кинескопа возникает изображение, состоящее из рядов светлых круглых точек. Если частоты генераторов разверток телевизора соответствуют необходимым (15 625 и 50 гц), то на экране будет восемь рядов точек (400:50 гц), по десяти точек в каждом ряду (156 000:15 625 гц). Нетрудно сообразить, что если количество рядов точек или количество точек в ряду будет больше указанного выше, то частота генератора соответствующей развертки будет ниже и наоборот. Для того чтобы подогнать частоту генератора той или иной развертки, необходимо поставить движок соответствующего потенциометра регулировки частоты в среднее положение и подбирать сопротивление включенного последовательно с ним резистора. При подборе нужно руководствоваться следующим правилом: если количество рядов точек меньше восьми, то следует увеличить сопротивление резистора в цепи генератора вертикальной развертки. Если же в каждом ряду насчитывается менее десяти точек, то нужно увеличить сопротивление резистора цепи генератора горизонтальной развертки. При увеличенном количестве рядов точек или точек в каждом ряду сопротивление соответствующего резистора уменьшается.

При помощи этого же изображения можно легко обнаружить нелинейность разверток. При неравномерном распределении точек в рядах нелинейна горизонтальная развертка, а при неравном расстоянии рядов' друг от друга - вертикальная развертка. Нелинейность горизонтальной развертки устраняется подбором напряжения на экранируюш.ей сетке выходной лампы или же установкой и настройкой регулятора линейности строк (РЛС). Если нелинейность вертикальной развертки

нельзя устранить вращением ручки потенциометра Линейность кадров , то нужно подобрать элементы цепи обратной связи (детали, отмеченные звездочкой на рис. 62), а также сопротивление резистора смещения в катоде лампы вы.ходного каскада вертикальной развертки.

Предварительное налаживание узлов разверток заканчивается подбором сопротивления зарядного резистора .генератора горизонтальной развертки (/?з на рис. 52). Подбор производится следующим образом: зарядный резистор заменяют потенциометром, включенным как реостат; сопротивление этого потенцио,метра

должно быть примерно в 1,5 раза больше сопротивления резистора; его движок ставится в такое положение, чтобы в цепь оказалось включенным поллое сопротивление потенциометра. Затем включают телевизор и после появлеиия растра начинают постепенно перемещать движок потенциометра. По (маре вращения движка Яркость растра будет увеличиваться, и он будет расширяться по горизонтали. Наконец посередине растра появится светлая узкая полоса (рис. 117). Тогда нужно повернуть движок в обратную сторону до полного пропадания полосы, отпаять потенциометр. Не трога,я его движка, измерить авометром действовавшее сопротивление потенциометра, подобрать ближайший по Номиналу резистор и включить его в схему.

Зарядный резистор генератора вертикальной развертки обычно не требует подбора.

НАСТРОЙКА ЗВУКОВОГО КАНАЛА

Настройку звукового канала начинают с налаживания усилителя НЧ. Ведется она общеизвестными, описанными много раз методами и поэтому освещена здесь

Рис. Iil7. Вид растра при недостаточной величине зарядного сопротивления генератора горизонтальной разверт'кн

не будет. После того, как налажен усилитель НЧ, производят регулировку высокочастотной части звукового канала в такой последовательности: частотный детектор, усилитель ПЧ. Для регулировки необходимы прибор для настройки телевизоров Х'1-7 (ПНТ-59) или аналогичный, либо генератор стандартных сигналов ГОС-б при значении ПЧ звукового сопровождения 6,5 Мгц. и СГ-:1 или ГЗ-8 (ГМВ) при значении этой ПЧ-31,5 (27,75) Мгц, а также любой ламповый вольтмеггр постоянного тока или высокоомный авометр (Ц-437, ПР-5М и др.).

Настройка частотного дискриминатора производится следующим образом: генератор стандартных сигналов

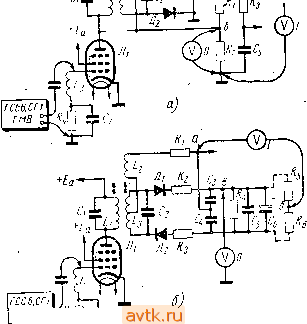

Рис 1118. Настройка частотного дискриминатора - а; настройка детектора отиошеиин -о

подключается через конденсатор емкостью 1000 пф к управляющей сетке лампы ограничителя (рис. 118, й) и настраивается на ПЧ звукового канала при максимальном выходном напряжении. Ламповый вольтметр илн авометр, установленный на минимальный предел измерения (0-1,5-г 0-3 в), подключается между точкой а и щасси телевизора. Настраивая контур L, Сч сердечником катушки 12 (или конденсатором Сг), добиваются минимальных показаний вольтметра. Проверить правильность настройки контура La, Сг можно, расстраивая ГСС относительно ПЧ звукового канала. При правильной настройке расстройка ГСС в обе стороны от несущей ПЧ звукового канала будет приводить к возрастанию показаний вольтметра (в одном случае в положительную сторону, а в другом- в отрицательную). После того, как контур £г, Сг настроен, вольтметр подключается к точке соединения нагрузочных резисторов (точка б) и настройкой контура L\,C\ до-биваются максимального показания прибора. На этом настройка дискриминатора заканчивается.

Для настройки детектора отношений как сбалансированного, так и несбалансированного, генератор стандартных сигналов присоединяется к лампе ограничителя так же, как и при настройке дискриминатора. Параллельно электролитическому конденсатору детектора присоединяются два дополнительных резистора и /?б, соединенных последовательно. Сопротивления этих резисторов определяются из условия: /?5 = /?б>5/?4-

При сбалансированно.м детекторе отношений сопротивления дополнительных резисторов должны быть не менее, чем в 5 раз больше сопротивления резистора R или Re, (см. рис. 47,а). Вольтметр или авометр подключается к точкам а иб (рис. 118, б), и контур L3, Сг настраивается сердечником катушки индуктивности L3 по минимальному показанию прибора. Точно так же, как и при настройке дискриминатора, изменение частоты ГСС в любую сторону от несущей ПЧ звукового канала будет приводить при правильной настройке к увеличению показаний вольтметра. Затем дополнительные резисторы отпаиваются, вольтметр или авометр подключается к точке в (месту соединения Сз и R) и контур Ll, С| сердечником катушки индуктивности настраивается по максимальному показанию вольтметра.

После настройки дискриминатора или детектора отношений необходимо проверить, удовлетворяет ли его характеристика (зависимость напряжения на выходе детектора от величины девиации частоты) следующим требованиям:

а) нулевая точка рабочего участка характеристики должна совпадать с несущей ПЧ звукового канала;

б) рабочий участок характеристики должен быть крутым, прямолинейным и симметричным относительно

нулевой точки.

Для цроверки генератОр стандартных сигналов (ГСС) подключается к управляющей сетке лампы ограничителя, ламповый вольтметр или авометр в случае проверки дискриминатора - к точке а и шасси (см. рнс, 118,а), а в случае проверки детектора отношений-к точкам а и б (см. рис. 118,6), При установке на ГСС несущей ПЧ звукового канала показания вольтметра или авометра должны быть равны нулю. После этого изменяют частоту ГСС сначала в одну сторону от несущей, а затем ib другую через 25 кгц до ± 200 кгц, поддерживая неизменным выходное напряжение ГСС. Показания вольтметра в каждой точке расстройки записываются в таблицу, по которой вычерчивается характеристика детектора. Так как при расстройке в одну сторону показания вольтметра будут положительными, а в другую - отрицательными, го при переходе через нулевую точку необходимо поменять местами щупы вольтметра или авометра.

При правильной настройке дискриминатора или детектора отношений их характеристики должны иметь вид, показанный на рис. 119,й. Иа рис. Ы'д,б,в,г,д,е показаны формы характеристик, которые получаются в следующих случаях: характеристика б - при значительной разнице параметров полупроводниковых или ламповых диодов в плечах детектора; характеристика в-при плохом качестве диодов в обоих плечах детектора; характеристика г - при настройке вторичной обмотки фазосдвигающего трансформатора (L2 на рис. 46 и L3 на рис. 47) на частоту, более высокую, чем несущая ПЧ звукового канала; характеристика д - при настройке той же обмотки на частоту ниже несущей ПЧ звукового канала; характеристика е - при настройке первичной, обмотки фазосдвигающего трансформатора (Li на

Несущая ПЧ збука

f

Uebix

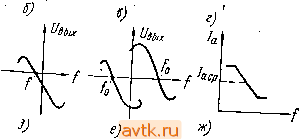

Рис. 1119. Характеристика правильно настроенного частотного дискриминатора или детектора отношений- а; характеристики неправильно настроенных частотных дискриминаторов или детекторов отношений - б-е; характеристика фазового детектора - ж

рис. 46,47) на частоты выше или ниже несущей ПЧ звукового канала.

Меры, которые нужно принять для устранения перечисленных выше неисправностей, ясны из описакия их причин.

Настройка фазового детектора весьма проста. Лам- новый вольтметр переменного тока подклк>чается к ано- I

ду детекторной ла.мпы, а ГСС с частотой колебаний, равной промежуточной частоте звукового канала,- к управляющей сетке этой же лампы (сигнал ГСС должен быть модулирован). Сердечник (или подстрочный конденсатор) контура Lz, Сз в цепи третьей сетки лампы фазового детектора (см. рис. 48) вращают до наименьших показаний лампового вольтметра. Правильность настройки проверяют,- изменяя частоту колебаний ГСС в обе стороны от несущей ПЧ звукового сопровождения. При этом показания лампового вольтметра должны увеличиваться строго симметрично.

Вместо лампового вольтметра можно использовать миллиамперметр на 5-10 ма, который включается в разрыв анодной цепи детекторной лампы. В этом случае на ГСС, присоединенном к управляющей сетке, устанавливается несущая ПЧ звукового сопровождения и частота его колебаний во время .налаживания детектора остается неизменной,. Измеряется анодный ток детекторной лампы при различных настройках коитура Ls, Сз, и по результатам измерений строится кривая, показанная на рис. Ы9,ж. На этой кривой находят среднее значение анодного тока, по которому устанавливается окончательная настройка контура La, Сз.

Для настройки частотного детектора, построенного по схеме, изображенной на рис. 49, ГСС включается так же, как при настройке дискриминатора или детектора отношений, а ламповый вольтметр или авометр - к месту соединения конденсаторов Сг и Сз и шасси. После установки на ГСС несущей ПЧ звукового канала и максимального выходного напряжения ГСС включается в контур анода лампы ограничителя (La, С4), который настраивается на максимальные показания при-, бора.

Настроив частотный детектор, переходят к настройке усилителя ПЧ звукового канала, которая производится так же, как и настройка усилителя ПЧ обычного супергетеродинного приемника. ГСС с частотой колебаний, равной ПЧ звукового канала, подключается к переходному конденсатору, через который напряжение ПЧ звукового канала снимается на вход усилителя ПЧ (рис. 120, а) или же непосредственно к управляющей сетке лампы первого каскада усилителя ПЧ (рис. 120,6). В последнем случае контур от управляющей сетки лам-
