ецификации

чных серии

маршрутизаторов

Cisco

Выбор маршрутизатора

При разработке любой крупной сетн (нлп небольшой сетн, являющейся ее частью) необходимо учитывать, что аппаратные средства, которые войдут в будущую сеть должны не только выполнять свои функции, но н иметь способность к усовершенствованию и расширению возможностей на случай увеличения сетн или изменения ее структуры. Такая способность стала важнейшим фаюором, определяющим выбор задействованных aniraparHbix средств. Поэтому маршрутизаторы должны не только решать свои текущие задачи, но и обеспечивать перспективу потенциального улунпения или изменения оборудования без полной перестройки сети.

Компания Csco производит различные сетевые устройства (маршрутизаторы, коммутаторы, сетевые коммутаторы и тл) -их слишком много, чтобы мы смогли рассказать обо всех. Ниже рассматриваются маршрутизаторы Cisco, использующиеся для обслуживания небольших и средних сетей. На рис. П2.1 показана диаграмма сети, которая состоит из нескольких существующих в действительности сетей целого ряда компаний и одного муниципалитета. В данном приложении приводится краткое описание каждого типа маршрутизаторов, используемых для обслуживания такой сети.

Маршрутизаторы серии Cisco 7500

Серия Cisco 7500 - это маршрутизаторы нового поколения, которые обычно служат в юйчестве пограничных, или корневых, и обеспечивают пересылку пакетов данных между маршрутными доменами. Маритрутизатор 7513 (см. рис. П2.1) играет роль нограничного между корпоративно!! сетью н сетью Internet (обратите внимь-ние, что между ними установлена за1и1тная система).

О

Маршрутизатор Маршрутизатор Маршрутизатор Маршрутизатор Cisco 1005 Cisco 1005 Cisco 1005 Cisco 1005

Cisco 7513

Рабочаи станция

Рабочая станция

Рабочая станция

Большая локальная сеть Ethernet

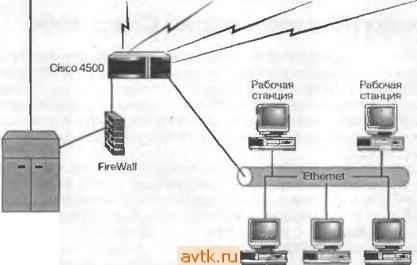

Рис. П2.1. Для обеспечения связи между сетями LAN используются маршрутизаторы Gsco различных типов

Маршрутизатор 7513 производится с 11 слотами, причем слотъе устроены таким образом, что вы можете снимать и устанавливать интерфейсные карты непосредственно во время работы устройства. Данный маршрутизатор оснащается различными интерфейсами, включая Ethernet, Fast Ethernet, Token Ring, FDDI, T-1, Synchronous serial и перви^тый иетерфейс ISDN. Ои также может быть сконфигурирован с двойным резервным источником питания и с двойным проиессором. В табл. П2,1 показаны аппаратные возможности базового маршрутизатора 7513.

Таблица П2.1. Спецификации маршрутизатора Osco 7513

Источники ПИТОНИЙ

I Пометь Flash RAM

Стандсртняя ПОМЯТЬ RAM Количесгйо слотов №я интерфейсов

начени€ Два

В стандартной поставке )6 Мб, расширяется до 220 Мб 32 Мб, расширяется до 126 Мб 11

Маршрутизаторы серии Cisco 4500

Маршрутизаторы серии Cisco 4500 считаются устройствами уровня распределения трафпка и применяются в централвпых точках соединения для небольших сетей LAN и удаленных сайтов в сети. Обратите внимание, что на рис. П2.1 маршрутизатор этой серии используется в качестве центрального расиределтельного пункта для удаленных офисов (которые иодсоедтишются к нему посредством маршрутизаторов доступа) и центральной сети LAN (подключенной напрямую через интeJJфciic LAN).

Маршрутизаторы серии Cisco 4500 модульные, поэтому в их интерфейсные слоты легко устанавливать различные интерфейсные карты с разным количеством портов. Хотя их обьргао относят к устройствам средней мощности, они способны работать со многими интерфейсньшн карташ!, поддерживая Elhernet, Fast Ethernet, Token Ring. FDDL Serial, ISDN и др>тие интерфейсы.

Маршрутизаторы cepmi 4500. напротив, не функционируют с интерфейсными картами, которые можно переустанавливать при включенном маршрутизаторе, а также не поддерживают резервные источи 1И(и питания (табл. П2.2).

Таблица П2.2. Спецификации маршрутизатора Cisco серии 4500

[ XapotaepuCTviitc

Источники Питания Пометь Flash RAM Стандортная помять RAM количество слотов для интерфейсов

Копичество слотов для процессоров

и тип процессора

Вес

[ЗНОЧОН!; Один внутренний источник питония 4 Мб в стонщартной поставке, расширяется до 16 Мб i Мб расширяется до 16 Мб

Три слота I

Один слот, процессор 100 МГц IDT Orion RISC

5,6 кг

Мы указали в таблицах спецификаций вес/ларшругизаторов, чтобы вы представили, насколько эти устройства различаются по размерам. Так, маршрутизатор серии 7513 весит около 30 кг, а маршрутизатор серии 2500 - всего 4 кг, поэтому его можно носить в рукак как ноутбук.

Таблица П2.1. Спецификации маршрутизатора Gsca 7513 (окончание) Хо; акте истика

(, ... ...для процессоров Два слота, процессор MIPS RISC

и тмп процессоро

Вес 30 кг

Маршрутизаторы серии Cisco 2500

Маршрутизаторы серии Cisco 2500 - это недорогие устройства уровня доступа. На рнс. П2.2 показан маршрутизатор cepini 2500, а в табл. 112.3 представлены его характеристики. Устройства зтой серии оснашены большим числом портов, чем другие маршрутизаторы, обслуживающие филиалы компаний, например серия 1000. Они поддерживают сш1Хронные и асинхронные последовательные интерфейсы, Ethernet, Token Ring и ISDN.

Таблица П2.3. Спецификации маршрутизатора Gsco 2505 Хароктери

1 и ганип . Помять Flash iiAM

Стандартной память RAM Количество слотов для интерфейсов

Количество слотов для процессоре и тип процессора {Вес

Один внутренний источник питания 4 Мб, расширяется до 16 Мб

Нет слотов. Два последовательных порто, один интерфейс Ethernet в виде аосьмипортового сетевого коммутотора Процессор 20 Мгц 68030

- ~

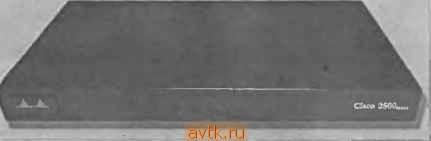

Рис. П2.2. Маршрутизатор серии 2500

Маршрутизаторы серии Cisco 1000

Маршрутизаторы серии Cisco 1000 - это небольшие устройства, предназначенные для связи удаленных сетей LAN и сети WAN (или обшей сети). На рис. П2.1 показано, как маршрутизаторы Cisco 1005 используются удаленными сетями для соед11не11ия с маршрутиаатором серии 4500 посредством последовательного интерфейса и протокола WAN. Поскольку основной задачей устройств серии 1000 является обеспечение доступа к сети, нх часто называют маршрути.заторами класса доступа.

Маршрутизатор Cisco 1005

Ethernet Консоль Последовательный интерфейс

Рис П2.3. Маршрутизатор Osco 1005 поддерживает одни интерфейс Ethernet и один паспедоватепьный интерфейс

Поскольку мар1Прутизатор Cisco 1005 предназначен для поддержки удаленной сети, он оснащен юлько одним портом Etfieniet, который может быть подключен к сетевому коммутатору, соединенному с рабочими станциями Ethernet в сети (табл. П2.4).

Таблица П2.4. Спецификации маршрутизатора Cisco 1005

Xof акте, истнк^ Помять Flash RAM

Стандартной помять RAM

Копичество слотов для интерфейсов

Количество слотов для процессора и тип процессора

Вес

Значени

(ышний источник питания Нет встроенной Flash RAM, слот PCMCIA предоставляет возножносп. устоновки корты Flash .

емб

Нет енотов Два интерфейсл Процессор МСббЗбО

2,5 кг

Заключение

Хотя маршрутизаторы н различаются т мощности процессора и количеству тгод-лерживаемых интерфейсов, у них есть общее свойство: все они работают с одно!) oiiepamioHHoii системой - Cisco IOS, Следовательно, не так уж сложно сконфтпу-рировать различные типы устройств, не гфопустпв тш одной важной детали. Все

Маршрутизатор Cisco 1005 оснащается одним [госледоватсдьным HHTepilieil-сом (с 60-контактным последовательным портом, который устанавливается на всех маршрутизаторах Cisco - см. рис. П2.3). Последовательный интерфейс поддерживает как синхронную, так и асинхронную связь, позтому для взаимодействия с маршрутизатором серии 4500 могут использоваться различные протоколы WAN, включая РРР, Frame-Relay или HDIjC.

команды и установки практически одинаковы для всех маршрутиааторов, иозто-ыу достаточно изучить онеращюнную систему, чтобы эффективно работать с любым числом сетевых устройств.

В заключение рекомендуем посетить Web-сайт компании Cisco, расположенный по адресу www.cisco.com. Там вы найдете не только спецификации по всей продукции компании Cisco, ио и официальную документацию, руководства пользователя и даже бесплатное программное o6ecne4e]uie, которое легко загрузгтгь на свой компьютер. Хотя при первом посещении может показаться, что caiiT довольно сложен для изучения, позже вы поймете, что там содержится колоссальное количество im-формашш по сетевым технологиям.

Автономная система (Autonomous System). При использовашш маршрутизирующих протоколов, которые требуют от маршрутизаторов значительных ресурсов памяти и процессорного времени, сеть часто разделяют па домет! иаршрутпзацш! В сетях IP домен маршр>тизацин называется авто1ЮМЕ10Й системой. См. также Яо-граничный маршрутизатор.

Агенты (Agents). Особые программы, используемые протокаюм SNMP для контроля работы сети. См. также Протокол SNMP.

Atkmmep терминала (Terminal Adapter), или модем ISDN. Давжое ycTpoiicTBo используется при соединении узла, сконфигурированного для связи по ISDN, и телефонной системы. См. также Сеть ISDN.

Алгоритмы маршрутизации по вектору расстояния (Distance-Vector Routing Algorithms). Алгоритмы динамической маршрут iraaiuni, с помоип>ю которых маршрутизатор отправляет всю п аблпцу маршрутизации соседним маршрутизаторам (с которыми установлено прямое соединение). При этом создастся система обнов-лешга, реапфукнцая на любое измените в сети.

Аппаратные адреса MAC (Addresses Media Access Control). Адреса MAC указаны на чипах ROM сетевых 1И1Герфейсных карт. Каждый адрес MAC уникален.

Архитектура ВНетН. Наиболее распространенная сетевая архитектура. Ethernet обеспечивав г доступ к сел и посредством методики CSMA/CD (множественный доступ с контролем несущей и обнаруже1тем конфликтов).

Архитектура Token Ring. Созданная компанией IBM сетевая арх1ггектура, которая представляет собой логическое кольцо и использует методику передачи маркера для доступа к среде передачи. Архитектура Token Ring функционирует нк скорости 4 или 16 Мбит/с. Компания IBM разрабатывает н поддерживает сети LAN на основе ар.читектуры Token Ring.

AcuiLxjjoHmsi связь {Asynchronous CommunicaUoii). Последовательные соединения для передачи данных. Прн проверке доставки сообщений устройству-получателю эти соединения применяют начальные и конечные биты,

Боннер (Banner). Сообщетте, которое появляется иа экране при входе иа маршрутизатор с консолн или виртуального терминала.

Безопасность общих ресурсов (Share-level Security). Используется в сетях с непосредственным доступом. Для доступа к любому общему ресурсу требуется ввести пароль. См. также Сеть с непосредственным доступом.

Бесперебойный источник питания (Uninterruptible Power Supply - UPS). Устройство, которое предоставляет электроэнергию батареи другому устройству, например маршрутизатору, в случае прекращения иодачи питания, ,

Биты высших разрядов (High-Order Bits). Первые четыре бита любого октета 1Р-ацреса (слева нап|1аво).

Биты низших разрядов (Lower-Order Bits). Последние четыре бита любого октета IP-адреса (справа налево).

Б.чижайший сосед вверх по кольщ/ (NeAre?t Upstream Neighbor - NAUN). В сетн Token Ring компьютер, который отправляет маркер следующему компьютеру в логическом кольце.

Ближайший сосед вниз по кольгщ (NeArest Downstream Neighbor - NADN), В сети Token Ring ближайшим соседом будет рабочий узел, расположештоп вниз по кольцу от данного узла. См. таюке Ближайший сосед вверх по кольцу.

Виртуальные загружаемые модули (Virtual Loadable Modules Netware - VLMs). Программные модули, которые создают и поддерживают сетевые сеансы между клиентом и cepBepo-vt в сетн 1PX/SPX.

Виртуальный интерфейс (Virtual Interface). См. Логический интерфейс.

Виртуальный канал (Virtual Circuit). Маршрут, установленный чсрга облако WAN таким образом, что все пакеты даш1ых перемещаются по назначению вдоль одного (гути. Применение виртуа;[ьных линий связи в сетях с ком\туташ1сй пакетов данных позволяет увеличить скорость передачи информации.

Виртуальный терминал (Virtual Terminal). Компьютер или маршрутизатор, который использует протокол Telnet для доступа к другому маршрутизатору.

Вольтметр (Voltmeter) УстрО]1СТйо, которое может быть присоединено к кабелю для тестгфонаиия на короткое замыкание пли обрыв.

Выделенные линии (Leased Lines). Выделенные телефоиные л]П111и для постоянного соединстля меж.ау сетями через сеть PSTN или другого провайдера. Обычно выделенные линии являются цифровыми.

Глобальные команды (Glctbal Commands). Колтанды конфтурации, которые записываются в одну строку и влияют иа настройку маршрутизатора в пелом, например hostname и enable secret.

Датаграммы (Datagrams), или пакеты. Информация в виде потока битов.

Диапазон кабеля (СаЫе Range). Обозначение сегмента в сети AppleTalk. которое задается сетевым администратором. Диапазон кабеля может состоять из одного номера, ука.эывающего иа наличие одной сети иа сетевом кабеле, или нескольких номеров, определяющих количество таких сетей.

Динамические алгоритмы (Dynamic Algorithms). Таблицы маршрутизации, которые дтамически создаются маршрутизирующим протоколом.

Домен ЛТ (NT Domain). Сеть, обслуживаемая сервером NT - первичнЕЛМ контроллером домена (Primary Domain Controller).

Задержка (Delay). Временной интервал, в течение которого пакет доставляется от интерфе^ка отправ1ггеля в точку назначения. Измеряется в миллисекундах.

Запрос на передачу данных (Data Link Broadcast). Запрос, который использует протокол CDP, чтобы o6Hap>OKHrb работающие с протоколом CDP соседние маршрутизаторы Cisco. См. также Протокол CDP.

Запрос но прерывание (Interrupt ReQuest - IRQ). Уникальный запрос, который позволяет сообщить процессору компьютера, что устройство, использующее данный IRQ, требует ресурсов процессора.

Запрос протокола AARP (AARP Broadcast). Отправляется всем станциям в сети AppleTalk для сопоставления аппаратных адресов и логичесюгх адресов пакетов.

Зона (Zone), Логическая группа различных сегментов сети AppleTalk (аналогично рабочим группам в сетях с непосредствешЕЫМ доступом комнатш Microsoft).

Идентификационный номер передачи Оанньа-(Data. Link Connection Identifier -DLCI). Число, которое применяется для контроля доставки пакетов, отправленных через коммутируемую сеть (нанример, сеть Frame-Relay). Такая проверка производится путем сопоставления лошчесхтх адресов (например, IP-адресов) маршрутизатора-отправителя и маршрут! иа гора-пол уча геля и номера DLCI виртуальной ЛИН1П1, которая используется для связи. См. также Протокол Frame-Relay.

Идентификационный но.мер ресурса (Service Profile Identifier - SPID). Номер, предназначенный для идентификации Есаньпа ISDN относительно коммутатора, который соединяется с устройством ISDN тслефо!!!!Ой системы. Каждый какал должен иметь свой идентификационный номер.

Инкапсу.яи^я (Encapsylation). Особая оболочка для данных с заголовком протокола. Например, сообщения Ethernet затспючаются в оболочку с заголовком Ethernet перед тем. как отправиться по иа. 1аче!Н1Ю.

ГЛОССАРИЙ 299 *

Интерпретатор Exec (Exec). Операционная система Cisco IOS задействует интерпретатор для испо;шен11я команд (он преобразует команду в нужный формат, а затем запускает ее). Пользовательский и привилеп1роиатп.1Й режимы считаются различными уровнями гштерлретатора Exec.

Интерфейс (Interface), или порт. Физическое соединение между маргарутиза-тором н сетью определешшго типа.

Интерфейс LAN(1А^ Interface). Интерфейс маршрутизатора, который предоставляет порт для подсоединения определенной архитектуры LAN, такой как Ethernet пли Token Ring.

Интерфейс LMI (Ltjcal Management Interface). Стандарт сигналов, применяемый между маршрутизатором и коммутатором Frame-Relay Маршрутизаторы Cisco поддерживают три типа интерфиксов LMI: Cisco, ansi и q933a.

Интерфейс WiW(WAN Interface). Последовательный или специальный интерфейс, например ISDN, используемый лля обеспечения WAN-соединен ни. См. также Посяедователъный интерфейс.

Интерфейс без IP-adpeca (IP Unnnrabered). Последовательный интерфейс маршрутизатора, который был сконфтурироваи без 1Р-адрсса (при зтом такой интерфейс также участвует в маршругизашги пакетов IP).

Интерфейс для передачи даинъп но оптоволоконному кабелю (Fiber Distrihiited Data Interface). Соединение, работающее посредством высокоскоростных каналов для связи между различными сетями. Интерфейс FDDI использует оптоволоконный KaoejTb, который укладывается в виде кольца. В качестве методики доступа применяется передача маркера, скорость передачи да]и[ых не менее 100 Мбит/с.

Интщтфейс ко.мандной строки (Command-Line Interface - CLT). ItHTepcJieuc операционной системы Cisco IOS па консоли маршрутизатора или виртуальном терминале, который позволяет вводить команды операциошгон системы IOS,

Кампуашя сеть (Campus). Объедипсниая сеть, состоящая из нескольких сетей LAN. См. та1сже Сеть.

Класс А (Class А). КрупЕтые сети IP, которые поддерживают свыше 16 мли адресов у.злов.

Класс В (Class В). Средние сети IP, которые поддерживают свыше 65 тыс. адресов узлов.

Кчасс С (Class С). Неболыш1е сети IP, которые поддерживают 254 адреса узлов.

Класс D (Class D), Класс сетей IP, сетевые адреса которых применяются различными группами пользователей для получения данных от определенного приложения или сервера. Примером может служ1Гть сеть Microsoft NctShow. которая способна посылать одну и ту же информацию одновременно большому числу пол ьзователей.
