Если вы предполагаете соединить два маршрутизатора напрямую (посредством У.35-кабелей DTE и DCEI вам необходимо настроить маршрутизатор как устройство DCE. При конфигурировании последовательного интерфейса введите команду frame-relay inter face-type dee в строке config-if. Долее необходимо указстть тактовую частогу маршрутизатора, который вы используете как устройство DCE. Команда frame-relay swi t chlng в строке общей конфигурации обеспечивает работу маршрутизатора в качестве коммутатора протокола Frame-Relay.

Разрешается сконфигурировать протокол ISDN для выделенного соединения или соединения по запросу, при котором маршрутизатор конфигурируется для дозвона и подключения с целью пересылки данных Допустимо сконфигурировать маршрутизатор и для ответа на входящие звонки. Дополнительную информацию о протоколах BRI и PRI можно найти на Web-сайте www.dsco.com или на компакт-диске, который поставляется в комплекте с маршрутизатором Cisco.

При конфигур]1рованип протокола ISDN необходимо также указать ?тшл коммутатора ~ идешпфшсадиоиный код производителя коммутатора ISDN, к которому вы подключаетесь. После того как вы введете SPID-номера и определите тип коммутатора, останется липгь задать тип кадра (например, РРР или TIDLC).

Конфигурирование протокола BRI ISDN для интерфейса ISDN производится следующим образом:

1. В строке привилегированного режима иапечатат'гге conf ig t, затем нажмите клавишу Enter. Вы войдете в режим общей конфигурации.

2. Чтобы задать тип коммутатора для соединения ISDN, введите команду isdn switch type basic- [ ], где вместо квадратных скобок следуег ввести иден-тифнкаци01П1ЫЙ код производите-чя для гою тина коммутатор)а, к которому вы подключаетесь. Нажмите клавишу Enter.

перемешелия данных от маршрутизатора в открытую телефонную сеть, а не пш кадра. Когда вы сконфигур]фуете на маршрутизаторе протокол ISDN, потребуется указать тип кадра, например РРР пли Frame-Relay.

Рассмотрим порядок конфигурировштя протокола ISDN BRI на маршрутизаторе. Протокол BRI состоит из двух таналов, причем каждый обеспечгшает пропускную способность 64 Кбит/с (их можно объединить для поддержаш1я пропускной способности 128 Кбиг/с). Эти каналы должны быть определень[ прн помощи ш)ен-тификащонного номера службы (Service Profile Identifier- SPID). SPID-номера присваиваются всем каналам коммутатора, которые соединяют маршруги.1атор, поддерживающий протокол ISDN, и тслефошгую систему.

3. Теперь можно приступать к конфигурированию интерфейса ISDN. Наберите команду int bri [пшгЬег], где параметр [пцтЬег] - это номер интерфейса BRI маршрутизатора, например BRI О или BRI I. Нажмите Enter.

4. В строке config-if введите тип кадра (например, епсар ррр) и нажмите Enter.

5. Для указания SPID-номера двух каналов ISDN В, введите в строке config-if команду isdn spidl [SPID # ], где [SPID #] - это телефонный номер для определенного канала, предоставляемый провайдером услуги (допустим, 6125551234). Для данного примера команда примет вид isdn spidl 6125551234. Нажмите клавишу Enter.

6. Чтобы задать SPID-номер второго канала, повторите команду isdn spid2 [SPID #1 в строке config-if, набрав номер второго канала, и нажмите Enter.

7. После того как вы ввели всю нпформацию, воспользуйтесь клавишами Ctrl+Z для завершения сеанса конфигурирования.

Команда show int bri [number] позволяет просматривать конфигурацию. Для сохранения новой конфигурации в памяти NVRAM маршрутизатора применяется команда сору running--con fig startup-conf ig.

> Сведения о протоколе ISDN представлены в главе 3 (раздел Коммутация каналов ), а о памяти NVRAM - в главе 7 (раздел Устройство маршрутизатора Cisco-).

rj!i\£jJ\ Конфигурирование

маршрутизатора

при помощи Cisco ConfigMaker

Программа Cisco ConfigMaker

Cisco ConfigMaker- это базовая программа конфнгурпрования маршрутизатора. Вы .можете бесплатно загрузить се с Web-санта компании Cisco, кроме того, она поставляется на компакт-диске вместе с новыми версиями операционной системы Cisco 10S, Cisco ConfigMaker используется для конфигурирования вашего маршрутизатора (или даже всех маршрутизаторов в сети) и загрузки созданных конфигураций на марптрутизагоры через сеть. Если сеть еще не настроена для работы, загрузить конфигурацию удобно с компьютера, на котором установлен Cisco ConfigMaker и который подключен к маршрутизатору через консоль.

Программа Cisco ConfigMaker проста в нрггмененни, но она не замсгпгг команд системы Cisco IOS. Как ггравило, она ргспользуется для быстрогг настройки маршрутизатора, но не его максимально з{1}фекп1ВИого г^онфигурирования, что возможно только из командной строки. Кроме того, Cisco ConfigMaker не поддерживает команд мониторггнга маршрутизато1ИГ (в частности, команду show, хотя и допускает ксманду ping).

Для работы с этой программой на маршрутизаторе следует установггть Cisco IOS 11.2 1!Ли более гговую версию (в момент написаггпя книги последггсй версией Cisco IOS являлась 12.0). Проверить, какая версия ICS установлена па маршрутизаторе, удобно с помощью команды show version, введенной с консоли маршрутизатора в строке пользовательского или ирггвгглегированного режима.

Если ваша версия Cisco ICS не поддерживает Cisco ConfigMaker. эту программу можно ггспользовать для создаггггя сетевог! диаграммы, а также для упрощения конфгггурировашш протоколов LAN и их систем адресации на иггтерфейсах маршрутизатора.

Загрузка Cisco ConfigMaker

Если вы lie полуиьш программу Cisco ConfigMaker вместе с повой версией IOS илп с маршрутизатором, вы можете загрузить ее с Web-сайта компании Cisco, заполнив регистрационную форму. Несложно загрузить Cisco ConfigMaker даже в 1 ом случае, если у вас кет маршрутизатора Cisco, однако дашдая программа не будет работать с маршрутизаторами других ироизводнтелей. Выполите ннженрнведенную последовательность дейсгвпй:

1. В Internet-браузере введите адрес http: ftww.cisco.rnm/warp/puh!ic/734/ configmkr Нажмите 1славншу Enter.

2. На открывшейся стра1£нце выберите пункт То Download СЬсо ConfigMaker, Click Here (Для загрузки Cisco ConfigMaker шелкните здесь). Откроется страница с регистрационной формой. Заполните форму и нажмите на пункт Submit (Согласен). Появится несколько ссылок на сайты FTP, содержащие файл инсталляции программы. Выберите сайт FTP и загрузите файл.

3. После завершения .загру.п<и yci ановите Cisco ConfigMaker на вашем компьютере.

Установка Cisco ConfigMaker

программа Cisco ConfigMaker работает с такими операционными спстемами, как Microsoft Windows 95/98, Windows NT 4.0 и Windows 2000 Ниже приведены базовые системные требования:

О компьютер 486 (рекомендуется Pentium);

О 16 Мб RAM;

О 20 Мб ка жестком диске:

О моингор SVGA 800x600, не менее 256 цветов;

О CD-ROM (/иш установки программы с компакт-диска).

Установить Cisco ConfigMaker можпо с компакт-диска (если вы получили программу вместе с маршрутизатором или новой версией IOS) или после загрузки дис1рибутивного (айла из Internet,

Для инсталляции программы с компакт-диска вставьте диск в CD-ROM, Процесс установки начнется автомат пчески, останется только выполнять указания, появляющиеся на экране.

Если БЫ устанавливаете программу с помощью дистрибугивного файла, дважды щелкните мышью по значку фа1[ла, чтобы запустить процедуру инсталляции. Подсказки будут отображаться на экране.

Конфигурирование сети

Работая в Cisco ConfigMaker, вы создаете схему или диаграмму Bameii сетн, обозначая маршрутизаторы, сетевые коммутаторы, сети LAN, корпоративные сети

J пвл ара 5**f

EtMlUUl

у' £1пит у НИХ

у PPPI5>otS*jii

о a Si

Dlwfi FipAtf \Mfm

D*v T iMtdOn. iMk *i ih*

fdkt олгйсНат ban A CirriKm wApw chh v fild fWCrlC dill Ih* connction. end Ihen cki

Wb -i№r[ rH4i.d[ii<rfatd

WilhCiuaCa

4* t

1 [ЗгмЩНп* TTh44vi Щ^щ^Н/АА ЩЫя М^Ю Г>в1у к1м£вы11

®

Рис. 16.}. Программа Gsco ConfigMaker упрощает создание сетевых диаграмм: 1 - окно устройств; 2 - окно соединений; 3 - окно сетевой диаграммы; 4 - окно задач; 5 - строка состояния

И другие устройства соответствующими пиктограммами. Как правило, для этого нужно взять определенное устройство (Haiipjiviep, маршрутизатор Cisco) и ввести его в диаграмму общей сетн, указав имя и пароли устройства (для входа на маршрутизатор и для работы в привилегированном режиме). Необходимо также определить сетевые протоколы - IP, IPX и.пи AppleTalk, - которые будет поддерживать маршрутизатор.

При помоши особых подпрограмм-мастеров Cisco ConfigMaker способен выполнять множество за,аач. Подпрограмма сететй адресации используется для адресации интерфейсов различных маршрутизаторов, а подпрограмма доставки конфигурации - для доставки создаштой конфигурации маршрутизатору.

Запуспгге программу Cisco ConfigMaker, войдя в меню Пуск Windows (Пуск => Программы Cisco ConfigMaker) или дважды щелкнув но иконке ConfigMaker, которая была пол[ещена на Рабочий стол Windows после установки программы.

На экране появится окно Cisco ConfigMaker (рис. 16,1). Если вы запускаете программу впервые, то можете сначала войти в режим тренировки; но в данной

КОНФИГУРИРОВАНИЕ CETVi 245

книге мы сразу приступим к работе. Щелкните по кнопке No, при этом диалоговое окно режима тренировки будет удалено с экрана.

Окно Cisco ConfigMaker разделено на несколько основных областей:

О окно устройств содержьтт пиктограммы для устройств Cisco, в частности маршрутизаторов, коммутаторов и концентраторов. Кроме того, здесь находятся иконки для других объектов, таких как сети LAN и корпоративные сети;

О окно соеЛгнений вшиочаст в себя пиктограммы для различных типов соединений, которые момспо усганов1ггь между устройствами в сетевой диаграмме. Здесь имеются LAN-соединенпя, например Ethernet, и WAN-соединсния, скажем HDLC и РРР;

О окно сетевой диаграммы предназначено для создания сетевой диаграммы посредством пиктограмм из вышеназваттых окон;

О окно задач охватывает список .(адач, которые необходимо выполнить для создания сетевой диа^таммы и подключения к ней всех устройств. Чтобы увеличить свободное место в окне диагра.ммы, окно задач можно скрыть, убрав соответствующхт флажок с помощью команд View Task List (Вид => Список задач). Чтобы отобразть скрытое окно, достаточно повторшъ указанные действия;

О строка состояния предоставляет информацию но устройствам при загрузке конфигурации с Cisco ConfigMaker

Теперь можно приступать к создаш1ю сети. Начать следуете добавления к конфигурации всех сетевых ycipoilcTB, включая маршрутизаторы.

Добавление сетевых устройств

к сети легко добавить маршрутизаторы и другие объекты, например сети LAN. Мы расскажем, как настроить два объекта - маршрутизатор 2505 и сеть Ethernet LAN - в окне сегевой диаграммы. Начнем с маршрутизатора:

L Чтобы добавить в окно маршрутизатор 2505, найдите в списке устройств соответствующую папку и щелкните по символу + (плюс) слева от нее. На экране появится список всех маршрутизаторов сежмейства 2505 (рис, 16 2).

2. Щелкните по иконке 2505, а загем в окне сетевой диафаммы. Появится подпрограмма установки маршр>тизатора Cisco 2505.

3. В строке Device Name (Название устройства) введите имя, которое вы хотите присвоить маршрутизатору (в данном случае будет использовегься имя Рореуе). Затем щелкните по кнопке Next (Далее).

4. В следующем окне подпрограммы введите пароль для входа на маршрутизатор и пароль привилегирован наго режима (рис. 16.3), а затем снова щелкните по кнопке Next.

мп Cm !

J-1 I

I Ф a S, я *

dmd Ii>wi сь fv I Tuliiod

[WW у ISDN

Рис. /6.2. Пап*ги со c/twctoaih моршрртизогоров соогветстеующих серий

14 w cvifigufwflrL

Рис. 16.3. Поля ввода имени маршрутизатора и паролей

5. Далее появится запрос о този, какие сетевые протоколы следует задействовать для данного маршругизатора. По умолчанию устанавливается IP, но вы можете добавить протоколы IPX н AppleTalk (рис, 16.4). Выберите нужные сетевые протоколы и щелкните по кнопке Next.

6, Подпрограмма выдаст coo6uiei[He о том, что маршрутизатор был добавлен к сетевой диаграмме, Щелктгге по кнопке Finish (Готово) для завершения процедуры, ,

В окне сетевой диаграммы появигся сконфигурированный маршрутизатор (еш пи1Сгограмму удобно перемещать при помощи мыши). Теперь добавим к диаграмме сеть LAN, которую можно подсоединить к маршрутизатору. Для этого нужно

Рис. 16.4. Определение необходимых протоколов

naimi в окне устройств ико1п<у Ethernet LAN, щелкнуть по кнопке icon (Ппкто-qiaMMa), а затем щелкнуть в окне сетевой диаграммы - там, где вы хотите расположить иконку сетн LAN.

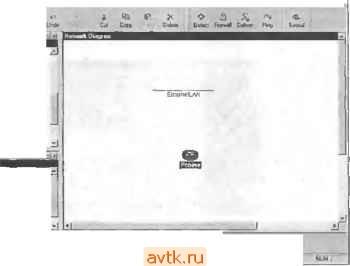

Теперь в окне сетевой диапиммы имеются .маршрутизатор и сеть LAN (рнс. 16.5). Их необходимо подключить через соо1Встствую11[ее соединение.

tE i!M IpfOl In ski

N. Dpgn Им

Шел У HDLC

iCit 1--JLTi w

fee

JCkoZSDMIJ *Ч СьмЯП

а й1тЩш^1ёяФг: iluiiiiU.w Н^°°< < Н!**

Рис. Соединение сетей LAN и маршрутизаторов, добавленных в сетевую диаграмму

Если вы ошиблись при выборе иконки устройства или соединения, нажмите клавишу Esc и удалите иконку до того, как перенести ее в окно сетевой диаграммы. Если вы уже поместили устройство в окно диаграммы, выберите его и нсжмите клавишу Delete (Удалить).

Соединение сети LAN и маршрутизатора

Чтобы установить взаимодействие сети LAN и маршрутизатора, необходимо выбрать соответствую 1ИЙ тип подключения в окне сосдинешн1 п затем помест1ггь его между маршрутизатором и сетью LAN. Также нужно ввести информацию о системе адресации: IP-адрес интерфейса маршрутизатора и маску подсети. Если в качестве поддерживаемых протоколов вы указали IPX и AppleTalk, следует описать систему адресации для каждого протокола.

Марн]рутизатор и сеть LAN можно связать следующим образом:

1. Между сетью и маршрутизатором нужно установить соединение Ethernet (поскольку добавлена сеть Ethernet LAN). Щелкните по иконке Ethernet Connection (Соедииетше Ethernet) в окне соединений.

2. Щелкните по пиктограмме маршрутизатора, а аатем - по значку сети Ethernet LAN, чтобы задать между ними соедшюние Ethernet.

3. Когда вы щелкнете по вюрой иконке (Ethernet LAN), появится окно под-профаммы установки соединения Ethernet, которая помогает связать сеть Ethernet LAN и интерфейс Ethernet маршругизатора. Затем щелкните по кнопке Next.

4. На экране появится запрос о вводе 1Р-алреса и маски подсети для интерфейса Ethernet маршрутизатора с именем Рореуе (если указан протокол IPX, нужно задать сетевой IPX-адрес, если AppleTalk - диапа.1ои кабеля и имя зоны). Введите IP-адрес интерфейса маршрутизатора (рис. 16.6).

Рис. 16.6. Ввод 1Р-адреса и моски подсети для интерфейса маршрутизатора

5, В строке Subnet Mask (Маска подсети) впииП1те Macity подсети интерфс11са, а также количество битов сетевого адреса и количество битов, которые использовались для создания подсетей (см, главу 10),

6, Щелкните по кнопке Next.

7, В последнем окне подпрофаммы появится сообщение о гом, что соединение установлено. Щелкните по кнопке Finish для завершения работы с подпро-фаммой.

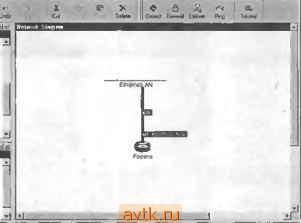

Если еы щелкнете по кнопке IP в окне подпротраммы установки соединения Ethemel, где вводится IP-адрес и маска подсети для интерфейса маршрутизатора, будет выдана информация о диапазоне свободных адресов в заданной подсети. Кроме того, вы узнаете сетевой адрес той подсети, из которой. взят текущий IP-адрес При расчете диапазона IP-адресов в подсети {см. главу 10} для проверки вычислений можно воспользоваться 1Р-калькулятором.

UdbUhI Ото C-nt>!i>l* ? Э

Е* [в Yi- НИМ! Inai а*

а

✓ HDLC

yVcaliH

Л) l>n l4H*i)ir vm№ 14Mitcri3dvrv ЩЕр11№<Мп17 ЩЕ1*ЫяоЗинг^

Рис. 16.7. Меню View предназначено для просмотра системы адресации, а также для указания адресов в сетевой диаграмме

Теперь маршрутизатор может взаимодействовать с сетью LAN. Просмотреть тии адресации соединеиин (интерфейса маршрутизатора) удобно с помошью команд View => Attributes IP Address, IPX Address или AppleTalk Address (Вид Параметры IP-адрес, IPX-адрес, AppIeTaIk-адрес) - в зависимости от используемого типа сетевой адресации. Для маршрутизатора допустимо задействовать несколько систем адресации, поэтому в подменю Attributes (Параметры) разрешается указать несколько пунктов.

Подменю Attributes служит и для того, чтобы помеТ1ггь шггерфейсы маршрутизатора, которые присутствуют в сетевой диаграмме. Воспользуйтесь командами View Attributes = Port Number (Вид Парамет]>ы Помер порта). На рис. 16.7 представлено соединение между маршрутизатором и сетью Ethernet LAN, сопровождаемое номером интерфейса и информацией по ТР-адресации.
