Таблица 7 L Настройки связи для терминала

Эмулнцип т рмнно(1с VT100

Скорость передачи, Бод 9600

Четность . Нет

Виты данных 8

Стоповые биты 1 (2 для норшрутизаторов серии 2500)

Скорость передачи (в бодах) определяется как количество элементов сигнала в секутЕду. Если каждый 6irr представляет собой одтт элеме1ГГ, то 1 бод равняется 1 бит/с.

Проверка четности используется для обнаружеЕИ1Я ошибок. Нечетное значение атого параметра означает, что каждое слово данных должно состоять из нечетного количества битов, а четное значение предполагает четное число битов. Если слово данных не соответствует заданному требованию, его нужно передать заново. Биты данных - количество битов в каждом кадре. Стоповые биты - количество 6irroB, обозначающих окончание кадра.

Многие прогролшы эмуляции терминала, которые можно найти в Internet, служат для связи между компьютерами через глобальную сеть. Это означает, что они не подходят для последовательных соединений. Прежде чем скачать и сга-новить эмулятор терминала, убедитесь, что он пригоден для подключений по последовательному порту. Программа HyperTerminal, включенная в операционную систему Wndows, может использоваться в последовательных соединениях (с установками, приведенными в табл. 7.1).

Эмулируя терминал, компьютер работает как устройство ввода/вывода, отправляющее и принимающее донные через последовательный порт. Терминал DEC VT WO был стандартным терминалом ввода/вывода в больших и алых ЭВМ а теперь используется в качестве образца для последовательных соединений в ПК.

Работа с эмулятором терминала

Каждая программа эмуляции repMimaia работает по-своему, но все они позволяют задавать значения некоторых параметров в диалоговом окне. На рис. 7.5 изображено диатоговое окно настройки порта Serial в программе Тега Term. Значения параметр! выбираются в открываюпикся списках.



РАБОТА С ЭМУЛЯТОРОМ ТЕРМИНАЛА 111

Цсаиг

3

JBbH

Z№

ElOW LDntfqI.

- Tram mil ijcljty

Рис. 7.5. Настройки параметров связи для последовательного порта в ОС Windows

После того как эмулятор тер.м]1Нала сконфигурировал, связь с марихрутизатором устанавливается следуюии1м образом:

1. Запустите прог1амму эмуляции тepппIaлa и удостоверьтесь, что выбран правильный норт и заданы соответствующие значения 11арамет1юв (см. табл. 7.1).

2. Включ1гге питание маршрутизатора.

Иа экране лачжна п(JЯBHTьtя титульная страница марптрутизаюра (см. рис. 7.4). Если ЭТ01-0 не произошло, проверьте соед1тенш в портах и убсд]! гесь, что в эмулл-горе терминала укатан ггравпль ! ! последовательный порт.

Новый маршрутизатор еще не сконфи! урирован, то есть на нем не установлены соответствующие ]1ротоколы и ни один lis интерфейсов не подготовлен к связи (процедура коиф]1гурнрования маршрутизатора описана в главе 8)

Соединение маршрутизатора с сетью

Установив взаимодейсгвис маршрут!:]атора и консо.чи, вы получаете возможность конфигурировать различные его нараметрьг. (Существуют и другие методы конфнгурировшнш маршрутизатора, о них будет расска-адно в i\iaije 8.) Следую-(Ций шаг - подмюченне маршрутизатора к сети, которую он будет обслуживать.

Как говорилось в главе 6. маршрутизатор в состоянии иметь несколько раачнчных интер()ейсов в дависимости от модели и выбранной конфигурации. Рассмотрим основные возможЕЮСти сетевых соедннештн на примере марщругнзаюра Cisco 2505.

Локальные соединения

Локальные соединения обычно производятся через порты Ethernet или Token Ring маршрути;!атора, а затем через концентра тор или устройство множественного доступа (MAU), предоставляющее связь с разными компьютерами сети.



/..1 -

пп-гл J <Z> г

л пишет г имомт

Рис. 7.6. Интерфейс Ethernet моршругизатора Gsco 2505 имеет вид восьшпортового концентратора: 1 - порты концентратора

Подробнее о витых парах расскаэывапось в главе 1. раздел -Сетевые кабели .

Подключая концентраторы к порту Ethernet маршрутизатора цепочкой, не забывайте, что между устройствами Ethernet может располагаться не более четырех концентраторов.

Допустим, требуется наладить взаимодействие маршрутизатора с локальной сетью Ethernet. Для этого концентрагор соединяют с портом Ethernet маршрутизатора посредством шггой пары пятой категоршт, а потом под1а|Ючают к нему компьютеры.

Чтобы применять прямоточную витую пару пятой категории, переключатель MDI/MDI-X на маршрутизаторе необходимо установить в положение MDI-X. Если такого переключателя нет (как, например, в моделях Cisco 2505 и 2507), следует использовать кабель с перекрестным током, в котором получаемые и отправляемые сигналы ревертированы.

В некоторых маршрутизаторах, например в Cisco 2505, интерфейс Ethernet реализован в виде концентратора (рис. 7.6), что позволяет обойтись без отдельного концентратора и подсоединять компьютеры непосредственно к маршрутизатору. Если же требуются донолиителыгые порты, то концнггратор можно подключить через витую пару с перекрестным током.



СОЕДИНЕНИЕ МАРШРУТИЗАТОРА С СЕТЬЮ 113

Последовательные соединения

Последовательные соединения можно сконфигурировать для различных протоколов глобальных сетей. Порт последовательного соединения в маршрутизаторах Cisco представляет собой разъем на 60 контактов (рис. 7.7).

Рис. 7.7. Последовательный ооргмаршругиэоторо Свсо

Маршрутизатор Cisco 2505 имеет два порта Serial. Порт последовательного соединения поддерживает различные стандарты передачи сигналов, в частности V.35, Х.21 bus, EIA-530. На рис. 7.8 изображен кабель V.35 с 60-штырьковым разъемом. Другим концом такой кабель обычно подключается к CSU/DSU или иному устройству глобального сетевого взаимодействия. В табл. 7.2 перечислены сигнальные стандаргь(, которые поддерживаются интерфейсами последовательного соединения маршрутизаторов Cisco.

Таблица 7.2. Сигнальные стандарты для последовательных соединений

i V,35

Х21 biE EIA-530

Синпфонные соединения между сетями с KOMNfnouHeH пакетов i

Свяь между DTE и DCE е глобальных сетях с npoToKonoit X2S

Стондарт RS232 для несбалансированного последовательного соединения

Если вы правильна подключили интерфейс, то маршрутизатор подтвердит соединение. Например, при подключении какого-нибудь устройства к последовательному порту маршрутизатор отметит, что интерфейс активен, даже если соответствующий протокол еще не сконфигурирован.



114 УСТАНОВКА МАРШРУТИЗАТОРА

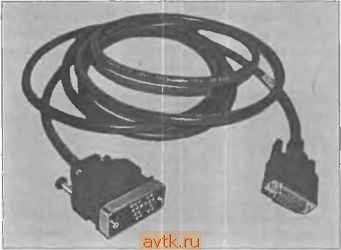

Рис 7.8. Кабель У.35дл!1 подключения к парту Serial устройств, аналогичных CSU/DSU

На вопрос, в каком порядке следует действовать: ciia4a;ia конфи1 урировать марш-р>тизатор, а потом присоединять его к сети, пли наоборот, - однозначно ответить невозможно. Установив иа маршруi изаторс самую простую конфигурацию и убедившись, что устройство обнаруживается в сети, допустимо активизировать все его физические соединения и завершить конфигурирование через сеть посредством виртуального терминала (такие терминалы будут рассматриваться в следующей главе).

Если маршрутизатор подключили к устройствам глобального и локального взаимодействия несконфпгурированным, то сразу после подключения можно провести полную конфигурацию и проверить связь. Однако когда маршрутизатор помещен в труднодоступное место, то может оказаться достаточно сложным иодсоед]1нить к нему компьютер для настройки.

В следующей главе будет pacctcaaaHo, как сконфигурировать новый маршрутизатор.

При покупке кабеля для последовательного соединения маршрутизатора с другими устройствами убедитесь, что у него подходящие разъемы. Кабели только кажутся одинаковыми, поэтому нужно быть внимательным.



OblL\ /у Базовая

8 l\l , конфигурация чмаршрутизатора

Базовое конф11гур1фова1[не маршрутизатора состоит в активизации различных шттерфейсов и настройке параметров протоколов маршрутизации ir маршрутизируемых протоколов. Например, для маршрутизащп! протокола IP следует задать интерфейсам соответствующие IP-адреса. Необходимо настроить гфотоколы мариг-рутизации, в частности протоколы RIP или IGRP. Интерфейсы последовательных соединений тоже нужно ко!]ф1иурировать для использования соответствующего протокола второго уровня (допустим, HDLC или Frame-Relay), В основную конфигурацию может входить установка iiOLiocbi пропускания и настройка интервалов времени н других параметров для соединений с глобальными сетями.

Конфигурирование маршрутизатора

КонфИ1урационный файл марнтрутизатора задействует необходимые программные установки (все команды, применяемые для настройки, встроены в систему Cisco IOS), Существует несколько способов настройки маршрутизатора: либо напрямую через консоль, либо при помонш загрузки конфигурационного фа1иа ccejjBepa TFTP (Trivial File Transfer Protocol):

О консоль маршрутизатора. Маршрутизатор можно сконфигурировать непосредственно с компьютера, подсоединенного к его порту CONSOLE кабелем, который поставляется в комплекте с устройство.м. На компьютере до.пжен быть установлен эмулятор терминала, иозволяющий связываться с .маршрутизатором через последовательный порт. Можно также подключиться к маршрутизатору через дoIlOЛlпIтeльиыii вход (AUX), располо-жcнныil, как правило, рядом с входом CONSOLE на задне!! панели;

О виртуа;[ьный терминал. Если на маршрутизаторе уже создана бязовая конфигурация и актив :л1ровапы некоторые ин герфейсы (нанример. порт Ethernet), то с ним можно связаться при помоши пртраммы Telnet, работающей как тртуальный терминал, п скот [фигурировать устройство (для этого нужно знать соответствующие пароли - о ипх речь пойдет позже);



D urn

В Di*PCi !£pNI ВИш1

[j9 hictiuhkli J

I iT

/ BttLC

./ISDNLwadU*

=* ijuh \ йж. ЫАт bci> > ditvb Fit

iFniuiElhimilLM

и 1 1ПЗ IP ч П*Л1 b d

I SUM,

Рис. fl. /, программа ConfigMaker позволяет создать схему сети и загружать файлы конфигурации на маршрутизаторы

Проще всего действовать непосредственно через порт CONSOLE (рис. 8.2). Такой подход позволяет не только быстро установить базовую коифтурацию с помощью диатогового окна системной конфигурации, но и детально настроить ее в режиме конфигурации маршрутизатора

Прежде чем изучать способы создания базовой конфигурации в диалоговом режиме системной конфигурации, рассмотрим процедуру загрузки маршрутизатора.

Подробнее об основных командах маршрутизатора и конфигурировании рассказывается в главе 9.

О управляющая рабочая станция. Маршрутизатор допустимо сконфигурировать н с рабочей станццп. на которой установлены специальные программы управления, например CiscoWorks или аналогичный продукт компании Hewlett Packard - HP Open View;

О графическая программа Cisco ConfigMaker. Эта программа (рис. 8.1) иозво-дяет создавать конфигурацию для одного или нескольких маршрутизаторов и затем устанавливать ее на маршрутизаторах, подсоединенных к консоли (то есть к компьютеру с программой ConfigMaker) или к сети. Для загрузки конфигурации иа маршрутизаторы, подключенные к сети, необходимо, чтобы их сетевые интерфейсы уже были сконфигурированы. Программа ConfigMaker будет подробно рассмотрена в главе 16;

О сервер TFTP. Можно загрузить кот^зигурационный файл с сервера TFTP, предварт-елъно его туда записав. О серверах TFTP речь потщет ь главе 17.



ПРОЦЕСС ЗАГРУЗКИ МАРШРУТИЗАТОРА 117

Рис. 8.2. Компьютер можно подключить непосредственно к портом маршрутизатора: 1 - порт CONSOLE; 2 - порт AUX (вспомогательный)

Установка правильной конфигурации - важнейший аспект работы с маршрутизатором. В этой главе вы узнаете, как сохранять и защищать конфигурационные файлы.

Процесс загрузки маршрутизатора

Выше уже говорилось о ратли'шых видах памяти маршругазатора: RAM, NVRAM, Flash RAM, ROM, каждый из которых траст оиределеииую роль в процессе загрузки устройства. Прежде чем приступигь к иппсаншо aianoB копфш урирова- , ПИЯ, необходимо рассмотреть процедуру загрузки и узнать, где находится конфигурационный файл.

Когда вы включаете маршрутизатор, чип ПЗУ запускает тест POST {Power On Self Test), контролирующий аппаратное обеспечение маршрутизатора: нроцессор, интерфейсы и память. Этот тест подобен проверке, которая выполняется сразу после БКЛД)чения ncpcona-ibHoro компьютера.

Далее запускается программа самозагрузки, записанная в ПЗУ (ROM), которая производит поиск системы Cisco 10S. Операционная система может быть за- гружена из ПЗУ (маршрутизаторы хранят в ПЗУ либо всю IOS, либо ее часть), из Flash RAM или с сервера TFTP (ко.чанды :)агрузки 10S будут рассмотрены в следующей главе). Как правпло, IOS находится во флэш-памяти.

Когда операционная система загружена, маршрутизатор ищет конфигурационный файл. Обычно он располагается в памяти NVRAM, но, как и в случае с IOS, его можно .загрузить с сервера TFTP.

Из файла конфшурашн! считывается информация о запуске интерфейсов и о параметрах, связанных с маршрутизируемыми и маршрутизирующими протоколалт (рис. 8.3). Следует иметь в виду, что для ззг-рузки операционной системы не из ф.пэш-памятн, а из другого источника необходима запись в реестре конфттгурацип ПЗУ; кроме того, для получения файла конфигурации не из N4/RAM требуется,



f Нет конфигурации, 1 запуск программы V установки

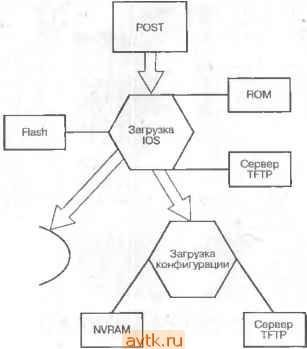

Рис 5.3. Зогрузга операционной системы и конфигурационного файла

чтобы в NVRAM содержалась информация, указывающая местоположение этого файла.

Если файл конфигурации не удается обпаруж1ПЬ im в NVRAM, ни в другом задаттом месте, маршрутизатор переходит в режим усгановки, и на siqjaFie консоли появляется диалоговое окно систе\той конфигурации. В следующем разделе мы расскажем, как создать основную конфигурацию в режиме диалога.

Компоненты памяти маршрутизатора рассматриваются в главе 7 (раздел Устройство маршрутизатора Cisco-). Подробнее о наборе команд системы Osco IOS говорится в главе 9.

Файл конфигурации можно удалить и заново создать с помощью диалогового окна установки В режиме установки введите erase start up-con fig и нажмите Enter, конфигурация будет удалена из NVRAM. Для перезагрузки маршрутизатора воспользуйтесь командой reload и снова нажмите Enter. После перезапуска на экране консоли появится диалоговое окно системной конфигурации.



*ТвнТиН[:йМ?УТ

вшт

tOS itmt ZblH EcFtiun (Сг&Ав-ф-Ь , JJirnUh 11*ЭО>. Ш^ЬЕЛ^Е ППШОЛ. Cfdl

lH9* t .1;-bi ti Йл03>Э1Р7С. diEa-buB-. I

rrvccaiBF board Ш И&&7вгБ„ wUh 1нп1меп mtviqn MHUUkUU

Vriilying BoFtuapa.

К,2Б BnftwBTBp OenlBn 3,fl.fl.

1 EtlnPHBt/IEEE a .3 JULl*f(-iiB<t>

e EthBJ4i0t/IEEE Mit >t r p(Pl-ttp>

ЭЗК bytaa af пли-иьЬвкИв cortitturptlan biFtaa of . я .

HntlcB НиВДИ Inualltl. tattUiJv Лит tt> vrlta -- EyttaM CunfigirfmLUn Blbiii -

At W wlnt yoii My antap a viaatlon ituh *T* fa Idlp.

U cErl с Xn лЬагС cnnFiauTBtlfln dlalag at any pHiat, * DvfKult fepttlns* an in ваиагв bracliaCK £1.

Uuuld to в л tar tiM initial nanf leuratian dLilagT ralJ

biahl EyatH ПнЪ CRvod 0№V)

Рис. 8 диалоговом окне установки можно сконфигурировать новый маршрутизатор

Для работы с данной программой необходимо представлять, какие протоколы предполагается маршрутизировать (IP, IPX, AppleTalk), и располагать ииформа-цней о параметрах, относящихся к интерфейсам. Нанример, для маршрутизации IP нужно знать IP-адреса соответствующих иитерфе11СОВ (ниже будут приведены примеры).

Подробнее об IP-адресации рассказывается в главе 11. ,

Ниже описывается процесс конфигурации для маршрутизатора 2505 с системой Cisco IOS J 1.3, которая поддерживает маршрутизацию IP, IPX, AppleTalk и DECnel. В этой книге обсуждается маршрутизация трех наиболее распространенных протоколов: IP, IPX и AppleTalk.

Запуск программы установки

Программа предлагает пользователю ответить на вопросы, связанные с установкой различных паролей и конфигурпрованпем интерфейсов маршругизатох^а Сначала задаются пароли для входа в режим конфигурации и дляработы с виртуального терминала (Telnet):

Работа в режиме системной конфигурации

Когда вы включаете маршрутизатор в первый раз (или впервые после удаления фа1Ьта конфигурации), запускается программа системной копфигурацпи (рис. 8.4). Б режиме установки вам предлагаются вопросы, ответы на которые позволят создать базовую коЕтфигурацню.
