нимаемых частот он имеет и многое другое. Можно составить несколько совершенно различных принципиальных схем приемников прямого усиления с питанием от сети и с мощным выходом, которые все будут соответствовать приведенной блок-схеме.

Принципиальная схема показывает, какие детали входят в данное устройство и как они между собой соединены. Из принципиальной схемы понятно, по каким цепям какие токи протекают. Каждая деталь на схеме имеет условное обозначение. Разбирающийся в радиосхемах человек может, взглянув на принципиальную схему приемника, быстро определить его возможности и особенности, а если на схеме нанесены данные деталей и режимные данные (напряжения или токи в разных точках), то и построить приемник.

Однако из принципиальных схем неясны конструктивные особенности многих деталей, их расположение на шасси, форма и размеры шасси и т. п. Поэтому наряду с принципиальными схемами существуют монтажная и полумонтажная схемы, которые помогают построить изображенный на принципиальной схеме аппарат.

Подшкальпип

Маховик Диск

- ч Чзl / =Fffi3S-\

ШПЖ Гнезда Гнезда звука-Переключа- дополнит снимателя тель сети громкоговорителя

6ЖЗП

Переключатель диапазонов

Рис. 83. Полумонтажная схема

Полумонтажная схема-это эскиз размещения основных деталей на шасси или панели приемника. На схеме часто даются основные размеры приемника. Кроме того, из такой схемы видна конструкция некоторых крупных деталей. Имея небольшой опыт, можно, пользуясь принципиальной и полумонтажной схемами, смонтировать аппарат, достаточно точно соответствующий описанному образцу. Образец полумонтажной схемы показан на рис. 83.

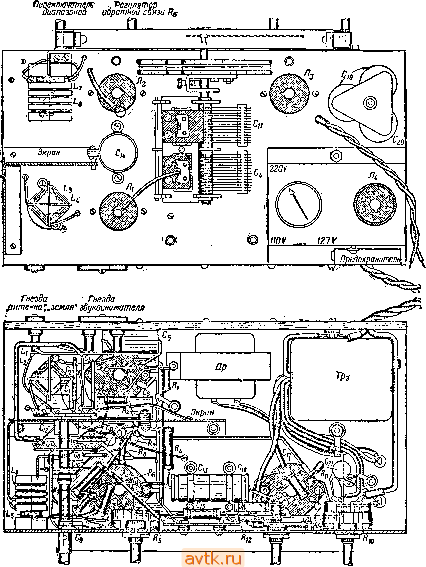

Монтажная схема представляет собой точный чертеж расположения и соединения всех деталей аппарата в каждой монтажной плоскости (например, сверху и снизу шасси). Провода, переходящие с одной плоскости на другую, на монтажной схеме имеют

от , Регулйтор . иастроНШ грашости нщ

Рис. 84. Монтажная схема радиоприемника

надписи, указывающие, к какой детали за этой плоскостью подключается провод.

В электрическом отношении монтажная схема точно соответствует принципиальной схеме, но в геометрическом отношении она^ точнее отражает размещение деталей и места паек деталей и проводов: каждый провод показан так, как он должен проходить в монтаже. Пример монтажной схемы показан на рис. 84.

В принципиальных схемах довольно часто обрывают или вообще не проводят некоторые простые и понятные цепи (например, цепи накала подогревных ламп), в монтажных схемах такие упрощения не допускаются.

Изображение радиодеталей на схемах

Чтобы научиться читать радиосхемы, надо изучить условные изображения радиодеталей. Это своего рода азбука радиосхем, и каждый радиолюбитель должен знать ее так же твердо, как азбуку своего родного языка. Азбука радиосхем имеет серьезное преимущество перед азбуками языковыми: она интернациональна. Схема, изданная в любой стране, читается радиоспециалистом или радиолюбителем почти так же легко, как и схема, изданная в его стране. Имеются некоторые * различия в начертании схем в разных странах, но они незначительны и скорее могут быть уподоблены другому шрифту, чем другому языку. Если при изучении условных изображений вдумываться в их смысл, то, встретив но вое начертание, можно будет его легко понять. Изображение деталей отражает принцип их действия или напоминает их внешний вид.

Так, например, все катушки индуктивности, от самых малень-, ких контурных коротковолновых .катушек, состоящих всего из нескольких витков провода, до фильтровых дросселей, состоящих из многих тысяч витков провода на стальном сердечнике, имеют то общее в своем устройстве, что все они состоят из провода, намотанного тем или иным способом на какой-либо каркас или без него. Поэтому в схематическое изображение всех катушек индуктивности входит спираль, напоминающая обмотку из провода. Каркас любой катушки должен быть выполнен так, чтобы не влиять на ее качество, поэтому на схемах он не показывается. Существенное влияние на работу катушки индуктивности оказывает имеющийся в ней сердечник. Сердечники Трансформаторов, силовых дросселей и дросселей звуковой частоты состоят из стальных пластин. Такие пластины изображаются на схемах параллельными линиями, расположенными вдоль обмотки. Высокочастотный сердечник из магнито-диэлектрических материалов также изображается в виде трех параллельных линий, но размещенных не вдоль катушки, а у ее торца.

Стрелка обозначает перемещение или изменение электрической величины детали. Так, перечеркнутая стрелкой катушка индуктив ности - это катушка с переменной индуктивностью.

Другим примером изображения может служить конденсатор. Две параллельные черточки обозначают пластины простейшего конденсатора. Переменные конденсаторы отличаются на схемах стрелкой, перечеркивающей основной символ конденсатора; электролитические - кружком, обозначающим корпус с электролитом.

Изображение основных радиодеталей на схемах приведено в приложении 1.

Детекторы

Самая характерная для детекторного приемника деталь - это детектор. Он выделяет модулирующую частоту, содержащуюся в модулированных высокочастотных колебаниях, поэтому его иногда называют демодулятором.

Работа детектора, как уже говорилось, основана на его свойстве односторонней проводимости.

В детекторных приемниках обычно употребляются так называемые контактные детекторы. Их выпрямительное действие объясняется свойством контакта между некоторыми полупроводниками (или полупроводником и проводником) проводить ток в одном направлении значительно лучше, чем в обратном.

На рис. 85, а показан меднозакисный, или купроксный, детектор, состоящий из медной шайбвчки, на которую нанесен слой закиси меди. Контакт между закисью меди и медью обладает хорошим выпрямительным свойством при больших уровнях сигнала, поэтому такой детектор целесообразно применять только для приема близких и мощных станций.

Для приема далеко расположенных станций лучше применять кремниевый, или силиконовый, детектор (рис. 85,6). Он отличается высокой чувствительностью и устойчив в работе. Детекторную пару в нем составляют кристалл кремния и стальная или медная пружина. Этот детектор можно подстроить вращением чашечки с кристаллом, для чего надо медленно и плавно поворачивать винт в верхней части колодочки детектора.

До появления детекторов с постоянной точкой употреблялись детекторы, которые требовали поисков чувствительной точки. В этих детекторах контакт образовывался между кристаллом и острием проводника или между двумя кристаллами. Такие детекторы легко изготовить самостоятельно из подручных материалов. Например, для этого можно использовать пару из стальной или медной пружинки и кристалла галена - свинцового блеска (рис. 85, в).

Гален представляет собой минерал темно-серого цвета с металлическим блеском. Если природного кристалла нет, то гален можно приготовить искусственно. Для этого в пробирке расплавляется смесь из четырех весовых частей мелких свинцовых опилок и одной части серы в порошке (серного цвета), которую можно купить в аптеке. После того как смесь загорится, ее надо снять с огня, дать прогореть и остыть. Затем пробирку нужно разбить, вынуть спекшуюся массу и раздробить ее на кристаллы диаметром по 5-7 жж.

Пружинку изготовляют из медной или стальной проволочки диаметром около 0,15 мм путем намотки ее на стержень диаметром 3-4 Л1Л1. Конец пружинки сплющивают ударом молотка,а потом обрезают ножницами, чтобы получился острый угол (рис. 86),

Рис. 85. Контактные детекторы:

а - медиозакисный; б - кремниевый; в - галеновый с пружинным контактом

Рис. 86. Обработка конца пружинки детектора

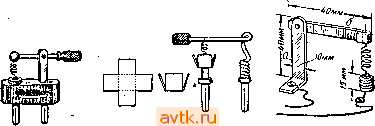

Общий В'ид самодельных детекторов показан на рис. 87.

Детектор можно сделать также из кристалла медной руды - медного колчедана, или халькопирита, в паре с пружинкой из алюминиевой проволочки. Халькопирит - руда желто-зеленого цвета с латунным блеском.

Рис. 87. Самодельные конструкции детектора

Железный колчедан, или пирит,- минерал золотистого цвета с металлическим блеском - в паре с медной проволочкой тоже образует неплохую детекторную пару.

Несколько труднее изготовить детектор из двух соприкасающихся кристаллов: цинкита, или окиси цинка,- минерала красно-коричневого цвета - и халькопирита. Зато такой детектор обладает очень большой чувствительностью.

Грязь и пыль портят детектор, снижая его чувствительность. Поэтому желательно кристалл защищать стеклянной трубочкой или колпачком,

Кристалл не рекомендуется брать пальцами, так как на них всегда есть следы жира. Для этой цели пользуются чистым пинцетом или плоскогубцами. Кристалл детектора можно впаять в чашечку при помощи легкоплавкого сплава или, обернув его снизу и с боков чистым станиолем, зажать в чашечке.

Паять кристаллы оловомили третником нельзя, так как при перегреве они теряют чувствительность.

В наши дни большинство радиолюбителей могут применить для детекторного приемника имеющиеся в продаже точечные германиевые детекторы типа Д1 или Д2, показанные на рис. 88.

Рис. 88. Точечные германиевые детекторы Телефоны

В настоящее время в основном применяются два типа телефонов- электромагнитные и пьезоэлектрические. Устройство и работа электромагнитных телефонов разбирались выше.

В продаже бывают электромагнитные телефоны двух видов: высокоомные и низкоомные. Для детекторных приемников выгоднее применять высокоомные телефоны, так как они дают большую громкость. Каждая пара таких телефонов имеет сопротивление 2-4 ком.

Чтобы выбрать хороший телефон для детекторного приемника, существует очень простой и надежный способ, позволяющий определить почти все дефекты телефона, в том числе и размагниченность его магнитов. Для этого надо взять вилку от шнура наушников в зубы, коснуться языком штырьков вилки и затем, положив каждую трубку на ладонь, не сильно хлопнуть по трубке со стороны отверстия. Если при хлопке чувствуется сильный укол в язык, значит, телефон исправный, действительно высокоомный и будет хорошо работать в детекторном приемнике. Слабый укол будет от низкоомного или размагниченного телефона - такой телефон в детекторном приемнике использовать нецелесообразно.

Пьезоэлектрические телефоны проще, дешевле и более чувствительны, чем электромагнитные. К недостаткам их следует отнести излишнюю чувствительность к толчкам, так как рабочей частью

у них является тонкая пластинка из кристалла сегнетовой соли, которая легко может разбиться, и излишнюю чувствительность к сырости, так как кристалл от влаги легко разрушается. Кроме того, кристаллы сегнетовой соли при температуре свыше 40° С теряют свои свойства, а при температуре около 60° С плавятся.

Устройство пьезоэлектрических телефонов, а также микрофонов и звукоснимателей основано на проявлениях так называемого пьезоэлектрического эффекта, которым обладают кристаллы сегнетовой соли, применяющиеся в этих приборах.

Сущность пьезоэлектрического эффекта заключается в образовании на противоположных гранях кристалла разноименных зарядов при сжатии или растяжении кристалла. Отсюда и название пьезоэлектричество , что означает электричество -от давления . На этом эффекте основано устройство пьезоэлектрических звукоснимателей и микрофонов. Пьезоэлектрические свойства кристаллов обратимы: если к противоположным граням кристалла приложить напряжение, кристалл будет в зависимости от знака приложенного напряжения сжиматься или расширяться. На этом обратном пьезоэлектрическом эффекте основано устройство пьезотелефона.

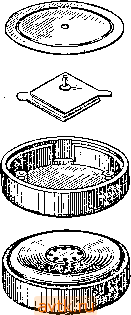

Устройство пьезотелефона показано на рис. 89.

К кристаллу сегнетовой соли, на две противоположные грани которого нанесены проводящие поверхности, подводится напряжение звуковой частоты; кристалл деформируется и передает усилия на прикрепленную к нему легкую мембранку.

Пьезоэлектрические телефоны представляют собой маленькую емкость и, следовательно, почти не проводят тока низкой частоты. Поэтому для получения большей громкости часто может оказаться полезным параллельно пьезоэлектрическим телефонам вместо шунтирующего конденсатора поставить сопротивление в несколько сот тысяч омов (0,3-0,6 Мом).

Рис. 89. Пьезоэлектрический телефон (детали и общий вид)

Конденсаторы

Применяемые в детекторных приемниках конденсаторы можно разделить на две группы: конденсаторы переменной емкости и конденсаторы постоянной емкости.

Слюда

Рис. 90. Слюдяной конденсатор

Рис. 91. Конденсатор переменной емкости с воздушным диэлектриком

Конденсаторы переменной емкости употребляются для плавного изменения частоты контура приемника, т. Ь. для настройки его на частоту станции. Применение конденсаторов постоянной емкости более разнообразно: они употребляются в контурах, в которых настройка производится плавным изменением индуктивности, для уменьшения связи с антенной, а также для пропускания токов высокой частоты мимо телефонных наушников (блокировочные).

Наиболее часто конденсаторы постоянной емкости делаются из полосок фольги, изолированных тонкими листочками слюды (рис. 90). Все это устройство большей частью спрессовывается для прочности изоляционной пластмассой, из которой выходят только два проводника, служащие для включения конденсатора в схему приемника.

Широко .распространена © наши дни конструкция конденсатора переменной емкости (рис. 91), состоящая из двух систем параллельных пластин. Одна система пластин (статор) жестко прикреплена к шасси или панели приемника, а другая (ротор)-может поворачиваться на оси так, что ее пластины входят между пластинами статЬра. Таким путем меняется площадь пластин, составляющих конденсатор, а следовательно, и величина его-емкости.

Катушки индуктивности

Качество контура, а в конечном счете и работа приемника определяются главным образом качеством катушки индуктивности. Поэтому, как правило, если для детекторного приемника сделана хорошая катушка индуктивности, то получается и хороший приемник. Изготовить хорошую катушку индуктивности не составляет большого труда.

Катушка индуктивности представляет собой провод, намотанный на каркас. Качество катушки в первую очередь определяется качеством каркаса.

Катушка электрически тем лучше, чем лучше взят изоляционный материал каркаса, чем меньше материала пошло на него. Большое количество материала в каркасе - клея, рыхлой бумаги, впитывающих влагу,- может свести на нет все труды по изготовлению катушки. Поэтому, если не удалось достать тонкого плотного картона и бакелитового лака или шеллака, то в крайнем случае в качестве каркаса можно использовать чайный стакан, так как стекло не впитывает влагу. Можно использовать для этой цели также пластмассовые шкатулки, смонтировав в них и весь приемник. Особенно удобны для этого круглые пластмассовые коробочки диаметром около 8 см.

При изготовлении болванки каркаса не требуется особенной точности ее размеров. Если каркас будет на несколько миллиметров отличаться по диаметру от рекомендуемого, приемник от этого не станет работать хуже.

Кроме болванки, необходимо изготовить ленту из плотной гладкой бумаги или тонкого картона, по ширине равную высоте.кар-

Ю. в. Костыков. Л. И. Ермолаев

каса и такой длины, чтобы после наматывйний на болванку получился цилиндр с толщиной стенки 1-1,5 мм. Перед тем как склеивать каркас, нужно ленту без клея обкатать на болванке, после чего наматывать и склеивать ее будет значительно легче. Затем, отступив на длину одного оборота от начала ленты, смазать одну1. ее сторону тонким слоем неразмокающего клея. Перед намоткой ленты болванку нужно обвернуть одним слоем тонкой бумаги, чтобы после склейки каркас легче было снять с болванки и чтобы он случайно не приклеился к ней. Далее смазанную клеем ленту надо плотно намотать на болванку, для чего болванку с лентой несколько раз прокатать по столу. После этого каркас обмотать щпагатом, нитками или проволокой и поставить в теплое сухое место для сущки. Через сутки каркас можно развязать, снять с болванки н приступить к .намотке катушки.

Перед началом намотки катушки закрепляют конец обмоточного провода. Для этого тонким шилом на расстоянии около 1 см от края каркаса прокалывают три отверстия такого диаметра, чтобы провод плотно в них протягивался. Конец провода длиной около 20 см цротягивают в эти отверстия и оставляют свободным для дальнейшего монтажа (рис. 92). При намотке проволоку надо все время туго натягивать и плотно укладывать виток к витку, чтобы между витками не было зазоров. Выводы от обмотки, если они полагаются по схеме приемника, делают, протаскивая петлю провода через отверстие внутрь каркаса и закрепляя ее у края каркаса. Конец обмотки закрепляют так же, как и начало.

Если в распоряжении радиолюбителя имеется плотный, жесткий провощенный электрокартон (прессшпан) или, еще лучше, тонкое органическое стекло, то можно сделать простую и высококачественную, так называемую корзиночную катушку индуктивности. Для этого из листового материала вырезают круг диаметром 100-мм и в нем делают от края по радиусам прорези до диаметра 40 мм. Число прорезей должно быть нечетным (9, 11 или 13), а ширина их должна быть 1,5-2 мм,. Катушку, которая вместе с переменным конденсатором максимальной емкости 500 пф позволяет настраиваться в поддиапазоне средних волн (200-600 м), наматывают проводом ПЭШО-0,5 или ПЭ, ПЭЛ, или ПЭВ диаметром 0,71-0,76 мм до заполнения каркаса. Катушку для поддиапазона длинных волн наматывают на таком же каркасе, но проводом ПЭШО-0,15 или ПЭВ (ПЭ) диаметром 0,2-0,23 мм. Конец провода закрепляют в центральном круге в трех отверстиях, после, чего намотку ведут попеременно на обеих сторонах круга, пропуская провод в каждую прорезь. Благодаря нечетному числу прорезей по окончании первого витка провод в первой прорези идет в направлении, противоположном тому, в каком он шел при начале витка, а.второй виток располагается на противоположной по сравнению с первым витком стороне круга.

Готовая катушка напоминает дно плетеной круглой корзины; за это сходство такие катушки индуктивности называются корзиночными ,
